一、插入式電磁流量計產品結構
一套完整的插入式電磁流量計是由傳感器和轉換器兩部分組成，根據防護等級及參數設定形式不同分有傳感器與轉換器一體式安裝，傳感器與轉換器分離式安裝兩種形式。
一體式安裝是把傳感器和轉換器通過內部連接在一起，組成一整體，直接輸出與流量成線性關系的電流信號或頻率信號。這種方式在出廠時就已做好，并根據用戶要求，各參數已全部調整好。
分體式安裝是把傳感器和轉換器通過外部屏蔽電纜連接，由這兩部分組成一臺完整的電磁流量計。

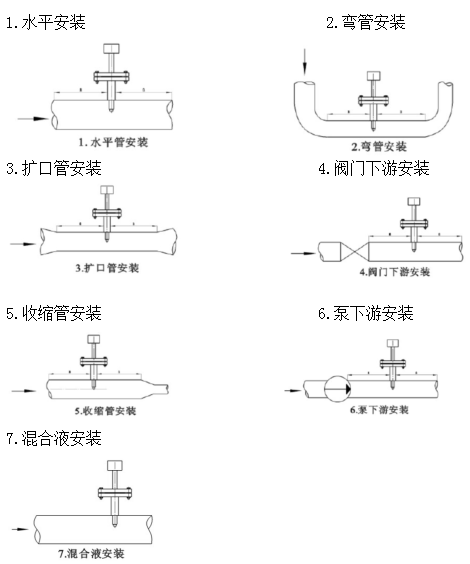

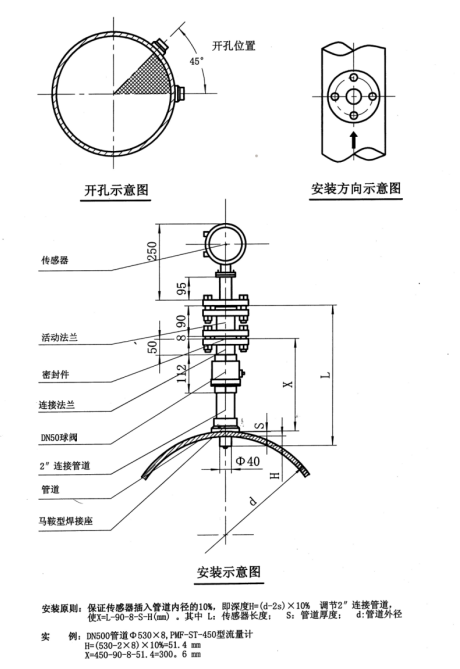

二、插入式電磁流量計安裝示意圖

三、插入式電磁流量計安裝要求

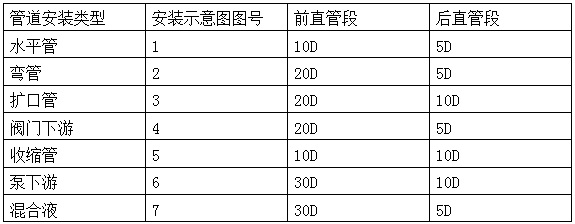

1、直管段的要求

2、管路設計的要求
（1）避免由附帶氣體引起的測量誤差。

（2）開排放的管道應將流量計安裝在低段。

（3）對管道落差超過5m的地方，應在流量計下游安裝空氣閥（真空）

。

（4）對長管線，一般在流量計下游安裝控制閥。

（5）不能在泵抽吸側安裝流量計。

（6）傳感器安裝在地下。

四、插入式電磁流量計對外部環境的要求
1、流量計應避免安裝在溫度變化很大的場所和受到設備的高溫輻射，若必須安裝時，須有隔熱、通風的措施。
2、流量計最好安裝于室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽曝曬，須有防潮和防曬措施。
3、流量計應避免安裝在含有腐蝕懷氣體的環境中，必須安裝時，須有通風措施。
4、為了安裝、維護、保養方便，在流量計周圍需有充裕的安裝空間。
5、流量計安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。
