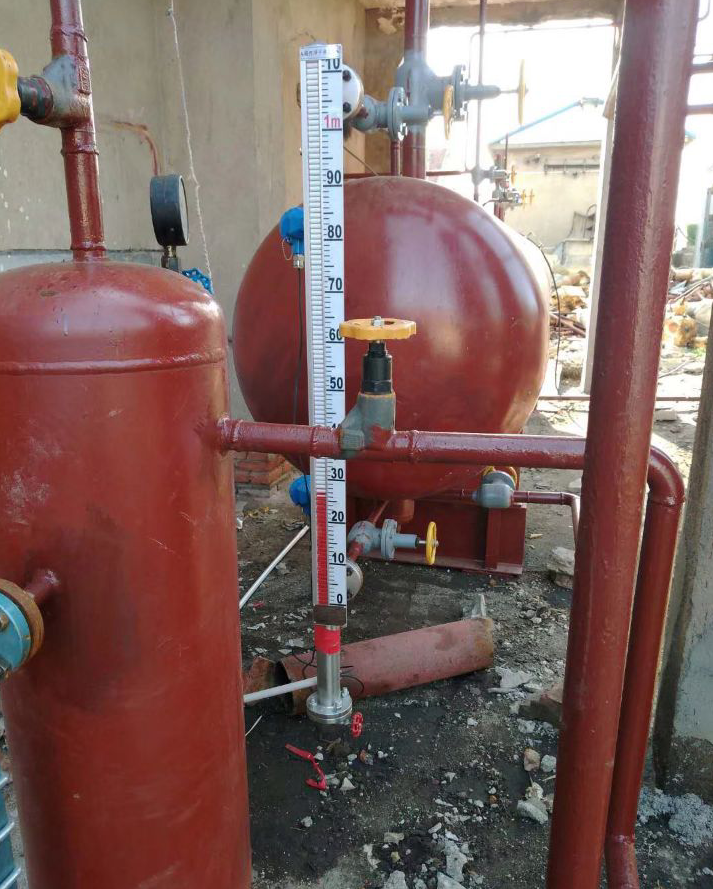

一、側裝式磁翻板液位計結構原理
側裝式磁翻板液位計是由二引管連接法蘭分別與容器引管法蘭連接，主導管內有一磁性浮子，該浮子根據被測介質比重設計，當液體介質進入主導管內時，磁性浮子可隨容器內介質變化上下浮動。顯示部分為一列帶磁性的紅白二色小球裝于支架上，可上下翻動,外有有機玻璃板保護，由抱箍固定在主導管外，并緊貼主導管.當液體上升時，浮子上移，小球翻成紅色。反之，小球變成白色。紅白球分界處即為介質液位，同時在面板標尺上讀得液位高度.。主導管底部有法蘭及排污閥供安裝浮子、調試及清洗用，頂部裝有絲堵，供清洗等用途用。

二、側裝式磁翻板液位計安裝方法
1、為防止運輸途中磁性浮子在主導管內高速運動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。
2、液位計安裝必須垂直，以保證磁性浮子在主導管內上下運動自如。
3、側裝式磁翻板液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。
4、液位計筒體周圍不容許有導磁體靠近，否則會直接影響液位計正常工作。
5、液位計安裝完畢后，需用磁鋼進行校正。對磁翻柱導引一次，使零位以下顯示為紅色，零位以上顯示為白色。
6、液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂(若遇此現象，可用磁鋼重新校正)。
7、打開底法蘭盲板、裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝!
8、液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
9、用戶根據介質情況，可定期打開排污閥清洗主導管，清除管內沉積物質。
