一、電接點壓力表應用
電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力，儀表經與相應的電氣器件配套使用，可對被測壓力系統實現自動控制和發信(報警)的目的。
二、電接點壓力表測量原理
電接點壓力表由測量系統、指示系統、磁動電接點裝置、外殼、調整裝置和接線盒等組成。其工作原理是基于測量系統中的彈簧管在被測物質的壓力作用下，迫使彈簧管之末端產生相應的彈性形變—位移，借助拉桿經齒輪傳動并予放大，由固定于齒輪軸上的指示指針逐將被測值在度盤上指示出來。同時，當其與設定指針上的觸頭相接觸的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
三、電接點壓力表主要技術參數
儀表外徑：φ60、φ100、φ150；
指示精度：1.6%；
設定精度：4%；
接點數量：2；
最大工作電壓：AC 380V或DC 220V；
最大電流：1A；
觸頭功率：30VA；
連接螺紋：M20*1.5或約定的特殊要求；
玻璃：安全防爆玻璃、普通玻璃；
刻度盤：白底黑字；
防護等級：IP65；

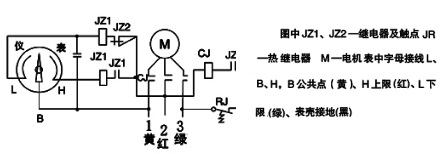

四、電接點壓力表電氣電路連接
