一、頂裝(底裝)型磁性翻板液位計功能與適用范圍
頂裝(底裝)型磁性翻板液位計是以浮球組件為測量元件，通過液體浮力作用，使浮球下下移動，帶動頂桿上端的磁鋼上下變化，經磁性藕合作用，使顯示器組件的磁性翻柱翻轉達到跟蹤液體液位變化，故顯示醒目，讀數直觀，因顯示器組件與被測介質完全隔離，故使用安全可靠。該液位計適用于各種地下槽、池等容器，以及不適宜 側面開孔的容器的液位顯示，如配上配套儀表可用于遠傳檢測，以實現自動控制功能。

二、頂裝(底裝)型磁性翻板液位計工作原理與特點
原理：根據浮力原理和磁性藕合原理而制成的，當被測容器內的液位下下變化時帶動浮球，并通過與之相連的連桿上端的永久磁鋼上下移動，經磁性藕合而使顯示器中的翻柱翻轉。當液位上升，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，紅白界位處就為容器內介質液位的實際高度，從而實現液位自動跟蹤顯示。

頂裝(底裝)型磁性翻板液位計特點：
1、在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部和下部都可安裝本形式的液位計。
2、適用與粘度較大的液體介質。
3、顯示器的觀察方向可任改變。
4、結構簡單，安裝方便，維修簡易。
三、頂裝(底裝)型磁性翻板液位計技術參數
1、測量精度：±10mm
2、工作壓力：≤2.5MPa
3、介質密度：≥0.5g/cm3
4、工作溫度：-20℃～+250℃
5、測量范圍：500-5000mm
6、介質粘度：≤0.4Pa.s
7、本廠出廠連接法蘭尺寸：DN100  PN1.6
連接法蘭采用化工部1998年發布的HG20592-20635-97法蘭標準.若采用其他法蘭標準請用戶在訂貨時注明.法蘭連接孔分布形狀:正方形.

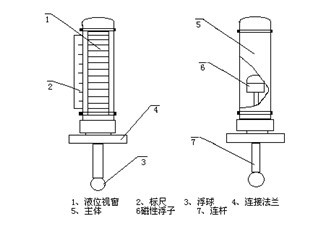

四、頂裝(底裝)型磁性翻板液位計外型結構

五、頂裝(底裝)型磁性翻板液位計的盲區
因測量時在結構上存在一定的盲區值,讀數時要補償,對不同的介質密度,浮球長度是不一樣的,故盲區值也不一樣。
