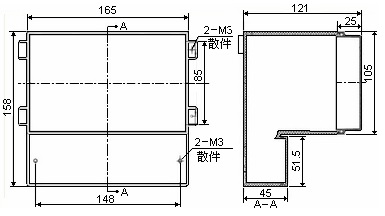

一、分體式超聲波液位計外形尺寸

二、分體式超聲波液位計探頭外形尺寸

三、分體式超聲波液位計接線板

四、分體式超聲波液位計安裝
1、安裝參數含義

分體式超聲波液位計探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。
儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。
超聲波液位計盲區指儀表在探頭附近無法測量的區域，最高液位與探頭間距應大于盲區，例如盲區為0.3m，則最高液位與探頭間距必須大于0.3m。
探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。
2、分體式超聲波液位計安裝原則
（1）探頭發射面到最低液位的距離，應小于選購儀表的量程。
（2）探頭發射面到最高液位的距離，應大于選購儀表的盲區。
（3）探頭的發射面應該與液體表面保持平行。
（4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
（5）若池壁光滑，探頭的安裝位置需離開池壁0.3m以上，若池壁不光滑，探頭的安裝位置需離開池壁0.5m以上。
（6）若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。 或者將管子通至罐底，管徑大于80mm，管底留孔保持延伸管內液面與罐內等高。
五、分體式超聲波液位計安裝注意事項
（1）建議儀表與大地可靠相連，即4～20mA的－端或XPS的－端與大地相連。
（2）電線、電纜保護管，要注意密封防止積水。
（3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
（4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
