一、智能精密數字壓力計概述
1、TX-YBS-C系列精密數字壓力計為交直流兩用的便攜式儀表。
2、高性能的微處理器對儀表的各項性能及技術指標作連續修正，保證儀表長時間、寬溫度范圍內使用而不影響儀表的精度。
3、功耗低。電池采用進口鎳氫高能量電池，保證儀表在長時間內工作。
4、恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠電壓而損壞，電池使用壽命長。
5、微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。
6、儀表量程功能豐富，一表多用。
7、軟件內容豐富，操作簡單、明了。
8、采用薄膜面板輕觸開關，款式新穎，按鍵壽命長。
9、可直接在面板上操作調校滿量程。
10、便攜式金屬外殼，抗干擾強，牢固耐沖擊。

二、精密數字壓力計用途
TX-YBS-C系列精密數字壓力計除可作較高準確度校正標準器（表）外，也可作為工作儀表使用，廣泛應用于冶金、石油、化工、電力、天然氣、計量及科研等部門。
1、工作原理

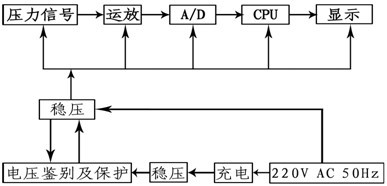

1.1、原理框圖：

1.2、工作原理：DH-YBS-C系列精密數字壓力計采用進口高精度擴散硅壓力傳感器和24位高分辯率，A/D轉換器，以單片機為核心的高精度壓力測量和校驗儀器，大大提高壓力計精度。該儀器主要應用于普通壓力表、精密壓力表和壓力變送器的校驗與檢定，也可作為壓力基準在實驗室及壓力儀器生產過程中使用。
壓力：被測介質從引壓管施加壓力于固態（硅膜片）傳感器上，當壓力變化時，擴散硅膜片的電阻在壓力電阻效應下發生變化，這個變化作為電信號被檢測出來，通過線路將其轉換為與壓力成比例關系的電壓信號，該信號經高分辨率模擬-數字轉換器轉換為數字信號，經微處理器處理后，在LCD顯示器上顯示出被測介質壓力值的數字。

三、智能精密數字壓力計技術指標
a、量程：- 95 kPa ~ 60 MPa（各檔）
b、分辨率：壓力：Min 1Pa
c、寬屏、6位大字符、清晰直觀
d、準確度：0.05%F˙S、0.1%F˙S
e、直流輸出：24V•DC（選帶）
f、環境溫度：5 ~ 50℃
g、直流工作時間：≥40小時
h、顯示：41/2LCD   51/2LCD
i、相對濕度：≤80%RH
j、過載能力：為量程上限的1.2 ~ 1.5倍
k、外殼直徑：110mm
l、重量：1kg
m、電源：外置充電器220VAC  50Hz  3VA
n、安裝接頭：M20X1.5
5、使用操作
a、電源開、關鍵：按“開”鍵打開，LCD顯示測量狀態；按“關” 鍵，儀表關機，切斷電源。
b、校零鍵：測量前，按一下：“校零”鍵，儀表自動將傳感器的零點值采集并送CPU進行處
c、壓力鍵：開機后LCD右下角顯示該儀表的壓力單位，若使用中按“單位”鍵、使LCD顯示為“Psi、Bar、mmHg、Kgf/cm2”中任何一種單位時，按一下“壓力”鍵，儀表自動切換到出廠時設置壓力單位檔上。需要顯示測量電流時，在儀表顯示單位為MPa（或KPa）時，按一下“壓力”鍵，面板上對應的電流指示燈亮，即為測量電流狀態。

四、智能精密數字壓力計菜單說明
a、同時按“單位”、“壓力”鍵，儀表首位顯示“n0.0000”。按“單位”鍵七次，儀表首位顯示“Y0.0000”，按“壓力”鍵退出。
b、同時按“單位”、“壓力”鍵，儀表首位顯示“E0.0000”。按一次“壓力”鍵，儀表首位顯示“F0.0000”為量程設置，出廠前廠家已設置好，           請不要按“單位”鍵。
c、 按一次“壓力”鍵，儀表首位顯示“d 0.0000”， 出廠前廠家已設置好，請不要按“單位”鍵
d、 按一次“壓力”鍵，儀表首位顯示“.0.0000”為小數點設置，出廠前廠家已設置好，請不要按“單位”鍵。
5. 按一次“壓力”鍵，儀表首位顯示“J0.0000”為修正線性前的滿程調整，出廠前廠家已按該儀表量程調整好，請不要按“單位”鍵。
e、按一次“壓力”鍵，儀表首位顯示“L0.0000”為修正線性狀態，若發現該儀表線性與您的標準之間存在誤差時，可以按“單位”鍵，進行修正。修正時請以1000點從低到高逐點修正，（例一160kPa：從10.00kPa、20.00kPa、30.00kPa、40.00kPa一直逐點到160.00kPa。例二20.000kPa：從1.000kPa、2.000kPa、3.000kPa一直逐點到20.000kPa。到每一修正點時，請都按一次“單位”鍵）出廠前廠家已修正好。
f、按一次“壓力”鍵，儀表首位顯示“t0.0000”
為溫度補償狀態，出廠前廠家模擬高低溫補償好。
g、按一次“壓力”鍵，儀表首位顯示“P0.0000”為修正線性和模擬高低溫后的第二次滿量程調整，出廠前廠家調整好。若發現儀表與您的標準有誤差時，請?jiān)谶@個菜單中調整。方法為：清零，加壓到該儀表滿量程，儀表與標準有誤差時，按一下“單位”鍵即可。（注：-100KPa時的滿量程校準點為-90.00KPa）
h、按一次“壓力”鍵，儀表首位顯示“y0.0000”表示菜單打開，按一次“單位”鍵。儀表首位顯
示“n0.0000”表示菜單關閉。按一下“壓力”鍵，退出，操作完畢。
i、在上述菜單中，您只要掌握線性修正和第二次滿程調整步驟，即注意第6條和第8條（文字下有下劃?rùn)M線）

五、智能精密數字壓力計使用注意事項
a、儀表應放置在無塵、無腐蝕的環境中，若有特殊要求，請?jiān)诤贤凶⒚鳌?br /> b、儀表不用時，應關掉電源，長期不用時，應三個月充電一次。
c、儀表有足夠過載能力，但切勿嚴重過載，否則會造成傳感器的損壞，導致儀表無法使用。
d、儀表傳感器屬于高精密產品，硅膜片表面切勿與固體碰撞，否則會損壞傳感器。
e、沒有專業的檢測技能和專用的檢測設備，切勿打開機蓋進行檢修，更不允許調整內部器件，更換材料，否則無法保證儀表的可靠性。
f、勿讓電烙鐵等其他發熱體靠近顯示屏，以防燙壞塑脂材料。
h、不能使用汽油、酒精等化學溶劑擦洗面板。
i、儀表雖有抗震設計，但仍應非常小心輕放，特別在現場使用時，避免摔跌、沖撞。
