一、靜壓式液位變送器概述

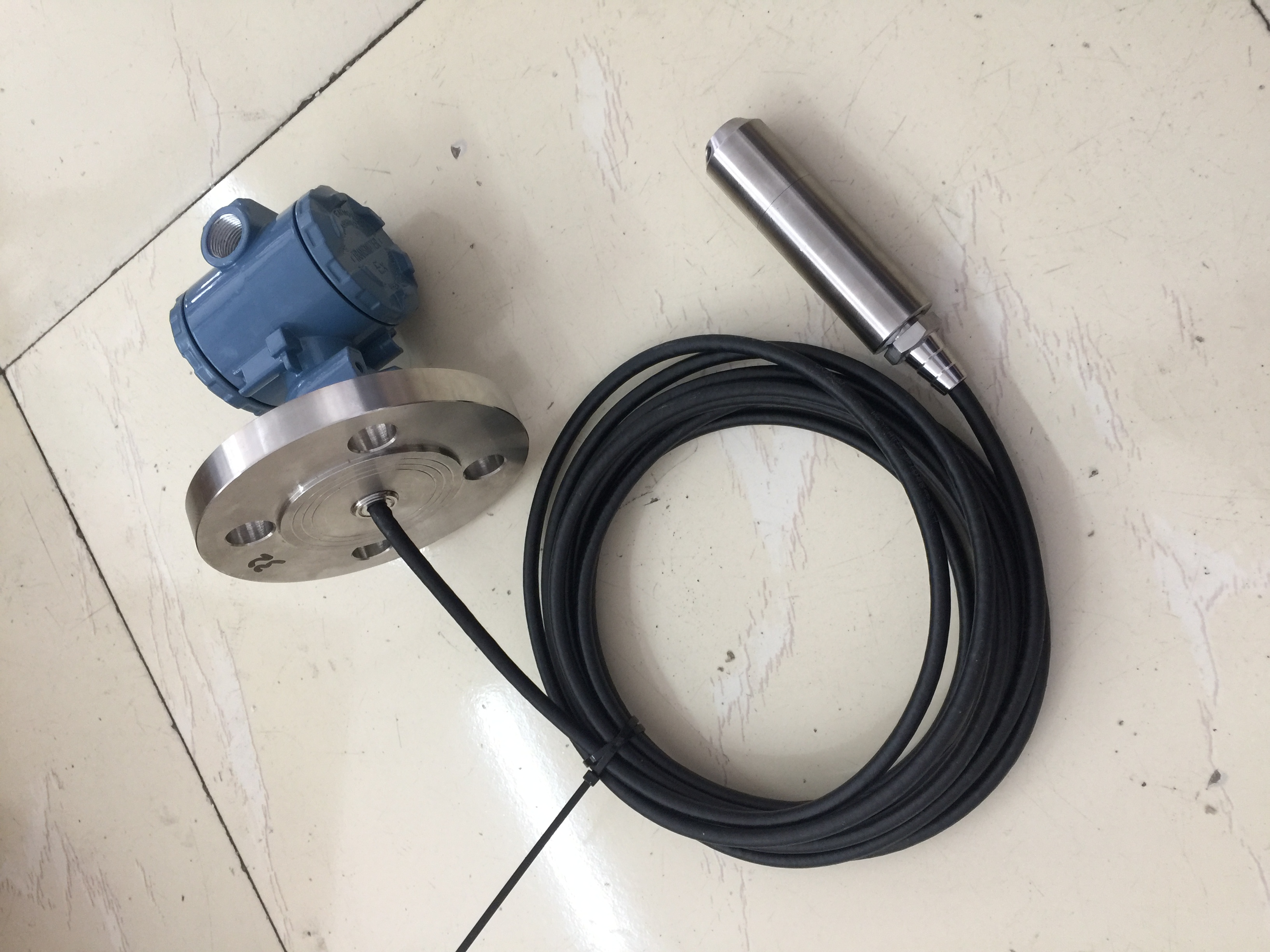

TX-DBS50型靜壓式液位變送器，選用進口傳感器作為中心感測元件，通過感受液體的壓強，得出相應液位高度，并轉換成 4~20mA 的標準電流信號輸出，傳送給二次儀表，實現工業過程的自動控制。
TX-DBS50型靜壓式液位變送器有線纜投入式、桿式、螺紋式、法蘭式、廣泛應用于各種場合的開口容器，根據現場要求，可提供普通型、本安防爆型。
二、靜壓式液位變送器尺寸及接線圖

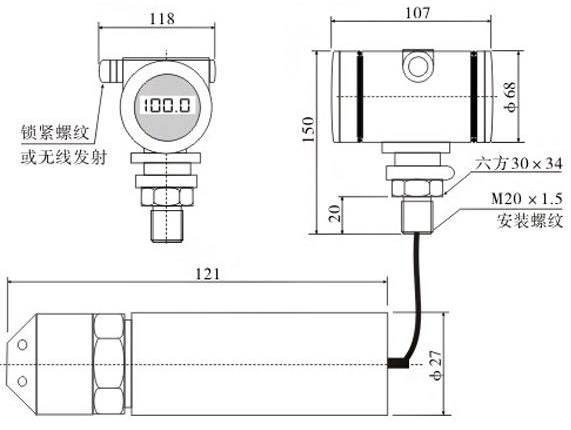

1、靜壓式液位變送器尺寸

2、靜壓式液位變送器接線圖

三、靜壓式液位變送器簡易安裝圖

四、靜壓式液位變送器安裝使用注意事項
1、打開包裝檢查量程范圍與原訂貨參數是否一樣，未經天信儀表有限公司同意，切勿任意拆卸、禁止碰撞觸摸傳感器隔離膜片。
2、被測介質嚴禁結晶，當環境溫度較低時，變送器如不使用應將其拆下，以防結晶損壞膜片。
3、當介質溫度較高時，應采取隔離裝置。
4、安裝位置避免強烈震動和沖擊，如震動較大可遠傳引壓。
5、介質中如有較大雜質時，應選法蘭取壓，或加過濾裝置。
6、安裝位置晝遠離大功率的電器設備，以防干擾。
7、變送器可垂直、傾斜或水平裝在罐體、槽內，應注意不讓泥沙埋沒或堵塞膜片；
8、在介質波動較大的場合，應采取固定措施，如采用孔φ12的防波管；
9、導氣電纜除除作為電源和信號轉換外，主要為引入大氣補償用，安裝時注意不要挾持過緊，折彎過銳；
10、殼體垂直安裝在罐體上方或附近的支架上，應保證防曬透氣，安裝位置應便于接線與調校。
