TX系列靜壓液位變送器適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、  0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
一、技術特性
 適用介質：與316不銹鋼，丁腈橡膠，聚氯乙烯共存的介質
 測量范圍：0-60mH2O
 精    度：0.5%；0.25%；0.1%；
 介質溫度：-40℃～80℃ （介質無結晶），超出此范圍可采用螺紋或法蘭式底部取壓，   中間加隔離器。
 環境溫度：-40～70℃
 長期穩定性：±0.1%量程/年
 電源電壓：12-36VDC  標準24VDC
 輸出信號：兩線制4～20mA
 負載特性：標準24VDC時，負載電阻≤600Ω
 防護等級：IP68
 防爆等級：iaIICT5
二、結構和材料
 變送器中繼箱：鑄鋁，100×68×110，外殼環氧樹脂噴涂
 變送器探頭：1Crl8Ni9Ti，∮29×150，防腐為∮44×140
 導氣電纜：直徑∮7的6芯聚氯乙烯電纜、防腐電纜護套為聚四氟
 重量（不含導氣電纜）：約0.6kg    電氣接口：M20×1.5

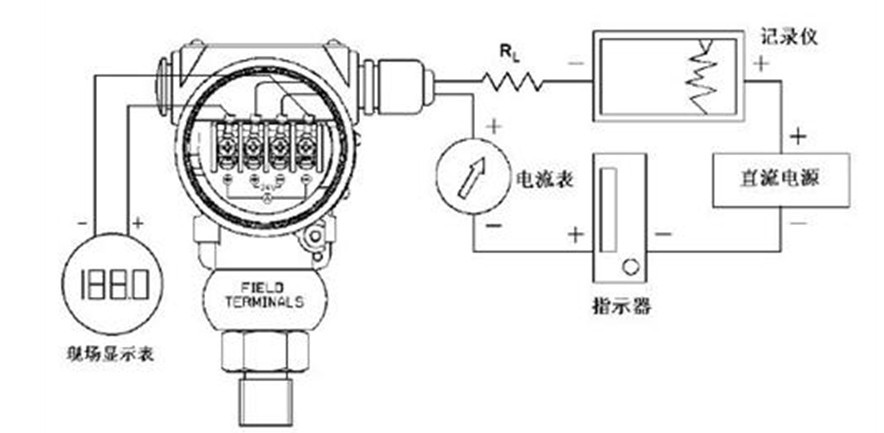

三、電氣連接圖

四、型號規格

TX-
	代號	安裝形式
	1 2	螺紋式 法蘭式
		代號	現場指示
		0 1 2 3	無指示 LCD顯示 100%均勻刻度指示 LED顯示
			代號	精度
			0.2 0.5	0.2級 0.5級
				代號	測量介質
				無 FF	標準型 防腐型
					代碼	量程
					-XX	液位深度
						代碼	輸出
						-A -V1 -V2	4～20mA 0～5V 0～10V
TX-10-0.25FF-5m-A
