一、科里奧利式質量流量計結構

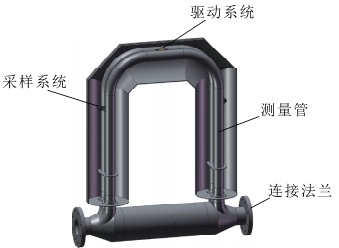

科里奧利式質量流量計傳感器主要由連接法蘭、測量管、驅動系統及采樣系統?等部分構成。

二、科里奧利式質量流量計產品特點
1、可組態輸出∶
可以通過有源或無源兩種方式向外部提供4～20mA電流輸出，用來代表質量流量、體積流量、密度、溫度；也可以通過有源或無源兩種方式向外部提供0-10kHz脈沖輸出，用來代表質量流量、體積流量。
2、標準的RS485接口模式
采用基于MODBUS RTU通訊協議的RS485接口。通過數字通訊可以輸出全部的測量值和中間值，通過本公司提供的上位機通信軟件實現對數據變量的查看、存儲及內部參數的修改。
3、方便的人機接口
變送器配備光感式防爆按鍵和OLED顯示屏，現場可以通過操作按鍵完成質量流量、體積流量、密度、溫度等變量的查詢顯示及現場零點的標定（進行以上按鍵操作無需擰開前端蓋）。
4、溫度與壓力補償
變送器內部電路全部采用工業級低溫漂系列元器件，使變送器受環境溫度的影響較小，保證正常工作溫度范圍內的測量準確性。另外，變送器內部增加了壓力影響補償程序，用戶可手動輸入管道壓力值，以便變送器進行壓力補償值的計算；
5、與傳統流量測量方式相比，質量流量計還具有以下優勢∶
（1）質量流量計能夠直接測量管道內流體的質量流量，不需要經過中間參數的轉換，避免因中間轉換產生的測量誤差。因此，其測量準確度高、重復性好，可以在較大量程比范圍內實現瞬時質量流量的高準確度直接測量；
（2）質量流量計測量管振幅小，內部無活動件，因此可靠性高，使用壽命長，日常維修量小。
三、科里奧利式質量流量計安裝
1、 安裝位置?選擇
（1）安裝位置應遠離能引起管道機械振動的干擾源，如工藝管線上的泵等。如果傳感器在同一管線上串聯使用，傳感器間的距離至少應大于傳感器外形尺寸長度的三倍，以避免由于共振而產生的相互影響；
（2）安裝位置應遠離工業電磁干擾源，如大功率電動機、變壓器等，至少應保持五米以上的距離，否則，傳感器中測量管的自諧振動會受到干擾，速度傳感器檢測出來的微弱信號有可能被淹沒在電磁干擾的噪聲中；
（3）傳感器不能安裝在工藝管線的膨脹節附近，以避免因溫度變化引起管線的伸縮和變形，從而形成橫向應力，使得傳感器零點發生變化，影響測量準確度；
（4）安裝位置應選取過程管線的低點，并在傳感器上、下游管道上安裝截止閥和旁路，以方便調零、日常維護并確保傳感器在不工作時也處于滿管狀態；
2、安裝方式

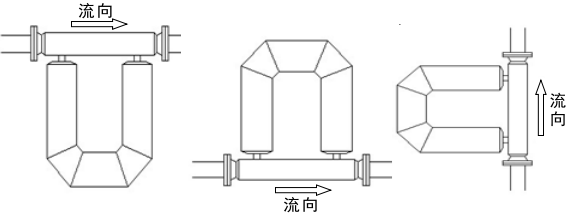

安裝方式?流量計只有在測量管內充滿過程流體時才能夠正常工作。原則上，流量計能夠以任何可使過程流體充滿測量管的方式安裝。?傳感器的具體安裝方式應根據流體的相別及其現場工況條件確定，主要分為以下三種
（1）若被測流體介質是液體，一般采用外殼朝下安裝傳感器，以避免空氣聚積在傳感器測量管內；
（2）若被測流體介質是氣體，一般采用外殼朝上安裝傳感器，避免冷凝液聚積在傳感器測量管內；
（3）若被測流體介質是液體、固體的混合漿液時，則可將傳感器安裝在垂直管道上，這可避免微粒聚積在傳感器測量管內。此外，如果工藝管線需要用氣體和蒸汽清掃，這種安裝方式也便于清掃，但這種安裝方式相較前二種而言難于固定，且壓損較大；

3、安裝前準備
（1）將流量計安裝在危險區域前，請確認流量計銘牌上所標明的防爆性能適用于現場的安裝環境；
（2）將流量計安裝到工藝管線上之前，應首先確認傳感器的采樣線圈、驅動線圈以及鉑電阻溫度計的電阻值是否正常；
（3）對于新建管線，要在完成管道預置和管道吹掃后再安裝傳感器，避免雜物進入傳感器，并防止因管道施工對傳感器造成意外損壞；
（4）儀表搬運過程中要輕起輕放，以免因跌落和磕碰對傳感器造成永久損壞；
4、安裝注意事項?
（1）安裝時應確保傳感器附近工藝管線上的閥門和泵等有專門支撐物，禁止用傳感器支撐。
（2）傳感器應由管線系統加以支撐，管道支撐物應盡可能靠近入口與出口法蘭（約2-10倍管徑處），并且確保管道支撐物附著在共同的結構物上。
（3）傳感器安裝后，其外殼應處于自由懸空狀態。
