一、擴散硅壓力變送器工作原理和構造
1、工作原理

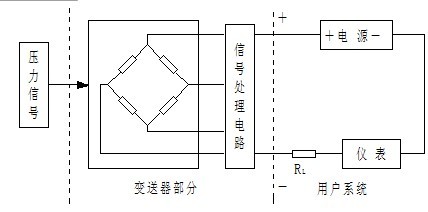

TX-2088系列擴散硅壓力變送器由傳感器和信號處理電路組成。其中傳感器壓面設有惠斯頓電橋，當增加壓力時，電橋各橋臂電阻值發生變化，通過信號處理電路，轉換成電壓變化，最終將其轉換成標準（4-20）mA信號輸出。其原理見圖。

2、擴散硅壓力變送器結構

二、擴散硅壓力變送器安裝
1、直接安裝在測量點上（任意角度），若接口尺寸和現場接口尺寸不符，可自制轉換頭連接。
2、盡量安裝在溫度梯度與溫度波動小的場合，同時避免強振動和沖擊。
3、室外安裝時，盡可能放置于保護盒內，避免陽光直射和雨淋，以保持變送器性能穩定和延長壽命。
4、測量蒸汽或其它高溫介質時，注意不要使變送器的工作溫度超限。必要時，加引壓管或其它冷卻裝置連接。
5、安裝時應在變送器和介質之間加裝壓力截止閥，以便檢修和防止取壓口堵塞而影響測量精度。在壓力波動范圍大的場合還應加裝壓力緩沖裝置。
三、擴散硅壓力變送器接線
擴散硅壓力變送器的信號端子設置在一個單獨艙室內，在接線時，擰下后蓋，其中有兩個測試指示表連接端子。測試端子上的電流和信號端子上的電流一樣，都是4~20mADC，可用來連接指示表頭式供測試用。


電源通過信號線接到變送器，千萬不要將電源信號線接到測試端子，否則電源會燒壞連接在測試端子的二極管，如果二極管被燒壞，需換上二極管或短接兩測試端子，變送器便可正常工作。
變送器頂部兩側面的連接孔用電纜密封或信號線裝配，信號電纜通過緊固螺母鎖緊，不用的那個連接口必須密封。
