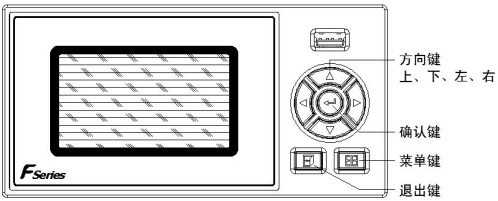

一、流量積算儀儀表按鍵

向上鍵：向上移動光標、切換選擇、增加光標所在數據值等。
向下鍵：向下移動光標、切換選擇、減少光標所在數據值等。
向左鍵：向左/前移動光標、切換主/次畫面等。
向右鍵：向右/后移動光標、切換主/次畫面等。
確認鍵：執行光標所在功能或者編輯光標所在數據等。
退出鍵：退出當前所在畫面。
菜單鍵：切換主顯示畫面（總貌概覽、棒圖數顯、功能查詢畫面）、切換光標所在處小數點位數（儀表系數、密度等參數）等。
退出鍵+菜單鍵：組態復合鍵，同時按住1秒及以上，進入組態畫面。

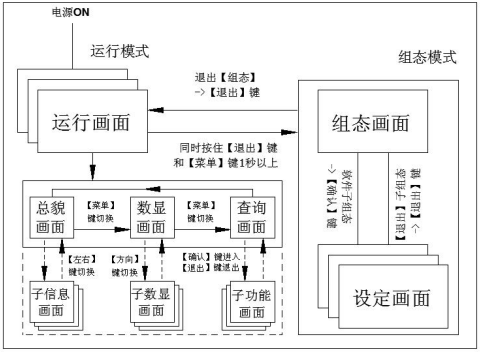

二、流量積算儀儀表使用模式

運行畫面含總貌畫面、數顯畫面及查詢畫面，運行畫面可按【菜單鍵】進行切換。
處于總貌畫面時可按【向左鍵】或【向右鍵】切換到子信息畫面。
處于數顯畫面時可按【方向鍵】切換子數顯畫面。
處于查詢畫面時可按【確認鍵】進入子功能畫面，按【退出鍵】退回到查詢畫面。
登陸組態參數設置畫面需同時按住【退出鍵】+【菜單鍵】一秒以上。

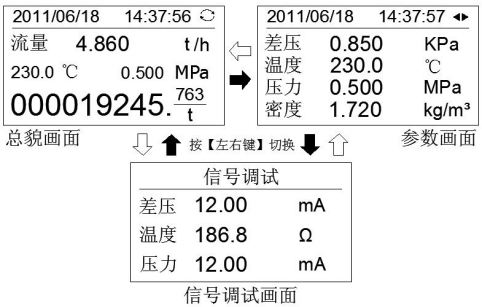

三、流量積算儀運行畫面

狀態欄：顯示當前系統時間和自動/手動巡顯標志（其中為自動巡顯標志，為手動巡顯標志）。
總貌畫面顯示瞬時流量、溫度/壓力/流量總累積值，信號調試畫面顯示流量通道（差壓/頻率/體積/質量，不同流量模型時其相關參數也跟隨變化）、溫度/壓力通道的信號原始數據。
當溫度輸入斷線或超出儀表物理測量上限時，儀表在相應位置顯示“----”字樣；當壓力輸入‹2mA時，則在相應位置顯示“----”字樣。內部計算采用溫壓斷線設定值。
當溫度或壓力給定時，相關畫面中溫度或壓力顯示給定值。
