一、射頻導納物位開關安裝

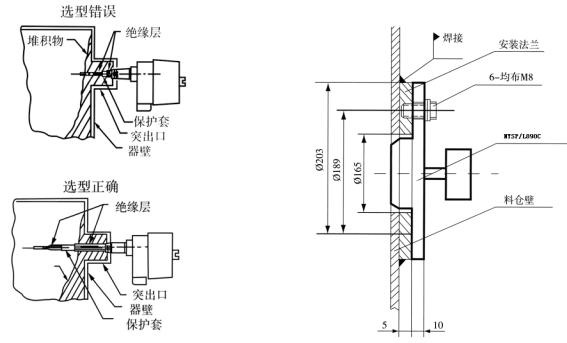

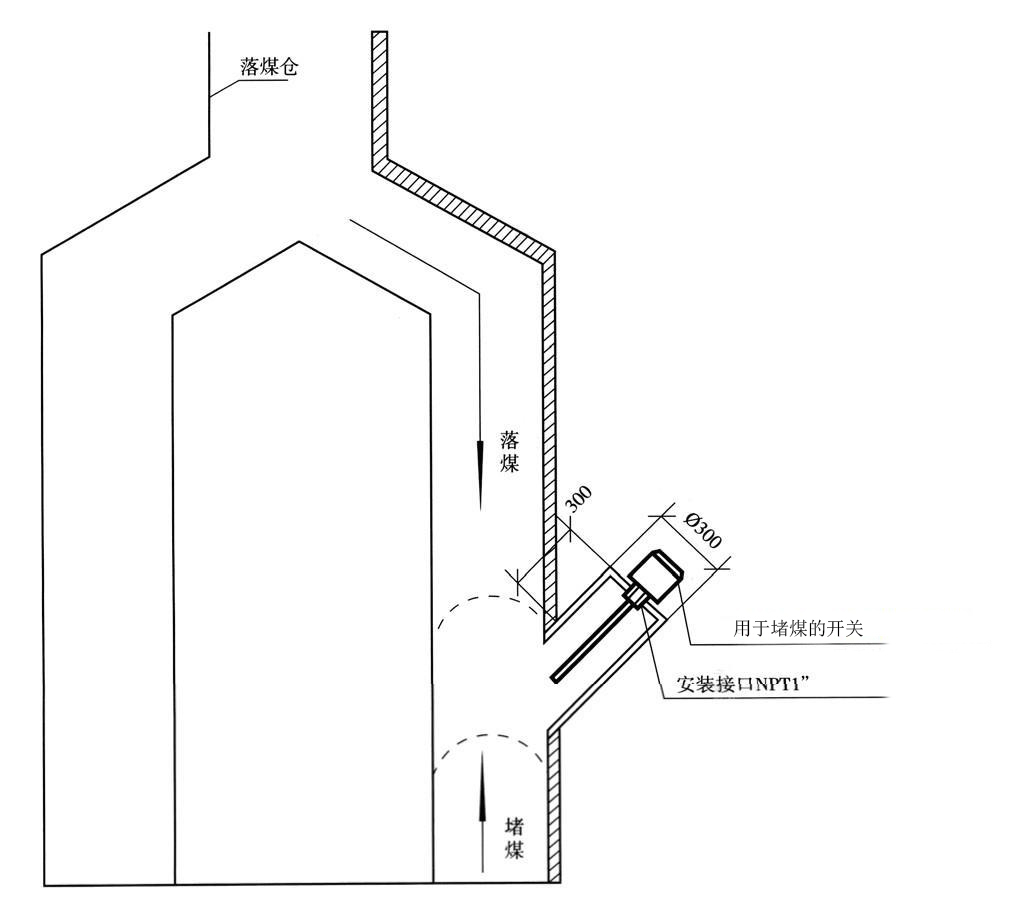

射頻導納物位開關探頭安裝的標準方法是 NPT1″螺紋安裝，也可采用法蘭安裝，可采用水平或垂直安裝。將探頭的NPT1″螺紋旋入器壁或容器頂部的NPT接頭。

注：
1．水平安裝時，探頭保護套長度必須伸入到容口壁內。
2．垂直安裝時，探頭總長必須等于或大于控制點位置。

二、射頻導納物位開關電子線路連接

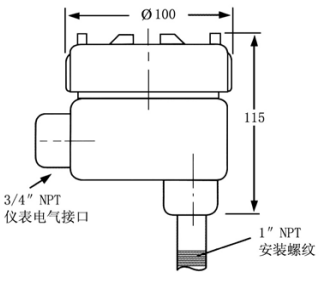

松開M8安裝電子線路螺絲，取下電子線路板，將導線拉入儀表 3/4NPT 儀表電氣接口內，當導線穿過接線口后，放回電子線路“平”的一邊對著接線口。導線接入連接器，重新安裝M8螺絲即可。
（1）線路電源類型（115VA.C或230VA.C）交流電源線路的連接：火線（H），中線（N）和地線（G）。如果導線沒有標準的黑、白、 綠三種顏色，一定要仔細不要混淆導線。注：必須接地。
（2）直流電源類（24VD.C）電源線路導線連接：原（H）端為-24V(+),原（N）端為公共端（-）和原（G）端仍為地線（G）。注：必須接地。
（3）控制繼電器的連接
TX-W30型繼電器輸出觸點是C型，2組雙刀雙擲，10A,115VAC,阻抗。輕型低電感負載可用于螺線管式閥門或 報警。重型電感負載必須通過中間繼電器來帶動。

三、射頻導納物位開關調試
將2個靈敏調節電位器順時針旋轉增加靈敏度，逆時針旋轉減少靈敏度。
（1）當兩個靈敏度控制調好后，綠色燈亮，表示探頭上有“有”物料存在，紅色燈亮，表示“無”物料存在。
（2）安裝方法有水平或垂直兩種。為保證設備穩定工作應有5分鐘熱運動。

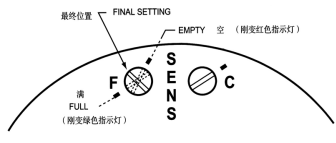

1、靈敏度的校正
（1）對于一個沒有水的空容器，調節細（F）靈敏度控制到中間位置，然后慢慢調節粗(C)靈敏度直到狀態指示燈 剛剛變紅。重調細（F）靈敏度控制線找到一個剛剛變紅點，記下“空”的位置。然后，將探頭 插入物料重調細（F）靈敏度控制（不接觸粗調靈敏度）剛好變?yōu)榫G點，并記下它的位置。注意兩個記號的不 同，并且重調細（F）靈敏度控制到兩個記號的中間位置。這就是一個完整的調試過程。對于非水基工藝液體（不導電液體）最好的安裝方法是垂直安裝，當液體到達一半時報警。
（2）對于水基液體（導電液體）反時針調節靈敏度，因?yàn)樗后w容易測量，只需碰到傳感探頭即可，這個過程 提供最大的抗粘附能力。這是個完整的調節過程。

2、時間延時
TX-W30包括0～30秒可調時間延時，有延時開/延時關模式。這種模式典型的用處是消除控制繼電器的“抖動”，或者控制循環循序。 開始時延時控制設為零（反時針到底位置）。當用延時來消除繼電器抖動時，僅要求旋轉最小的角度。 延時將導致在工藝物位控制點的上面或下面擺動，但平均物位仍等于控制點。超過量和不到量與延時比例有關。
3、故障報警/（失電保護）模式選擇 故障報警工作反映大多數主要的故障情況，包括電源的故障，這將引起控制繼電器釋放電壓。因此，繼電器釋放 電壓的狀態被稱為“報警”狀態。這就意味著如果電源消失，也會發生報警。“H”位置顯示高位報警，“L”位置顯示低位報警。
