金湖天信儀表氣體羅茨流量計安裝尺寸要求

關鍵字：羅茨流量計,氣體羅茨流量計,天信羅茨流量計

一、金湖天信儀表羅茨流量計外形尺寸圖

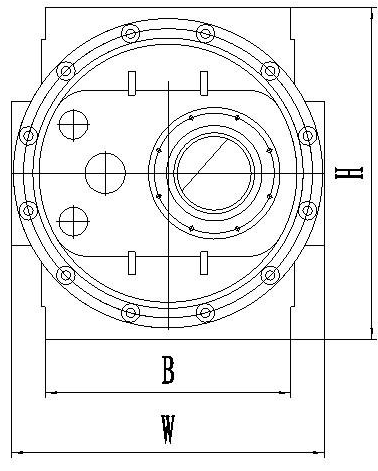

外觀尺寸圖1

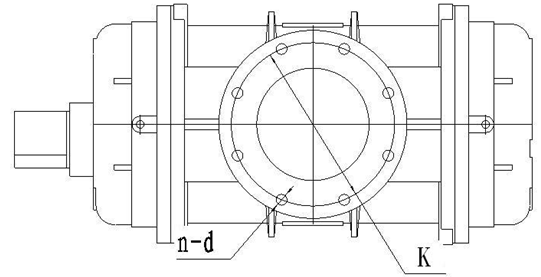

外觀尺寸圖2

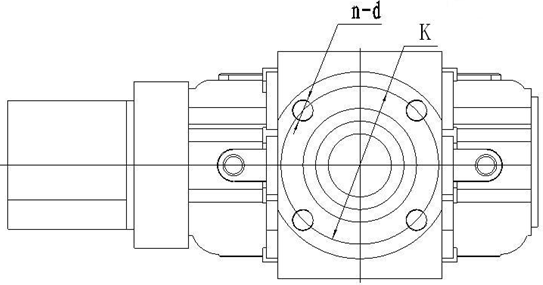

外觀尺寸圖3

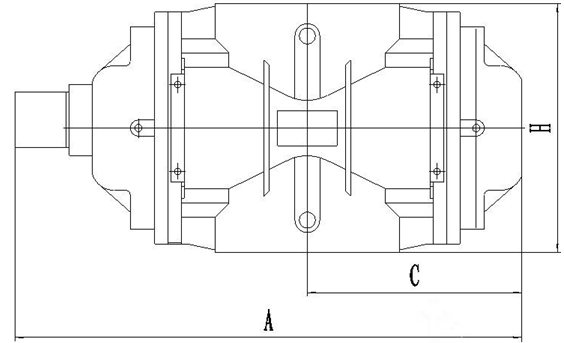

外觀尺寸圖4

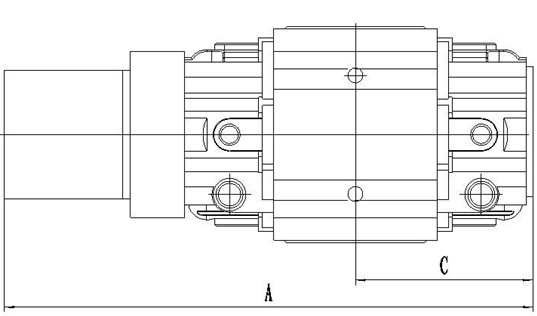

外觀尺寸圖5

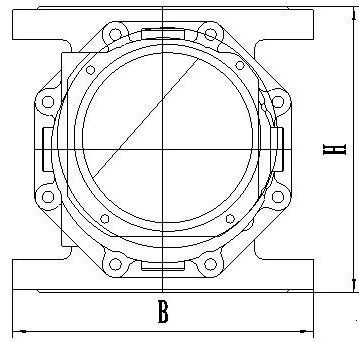

外觀尺寸圖6

二、金湖天信儀表羅茨流量計安裝尺寸一覽表

公稱通徑	進出口方向	A	B	C	W	H	重量	法蘭
(mm)	-------	(mm)	(mm)	(mm)	(mm)	(mm)	(kg)	K	n-d
DN25	上進下出	307	180	82	—	175	9	85	4-M12
DN40	上進下出	327	180	82	—	175	10	110	4-M16
	上進下出	364	180	108	—	171.5	11	110	4-M16
	上進下出	364	180	108	—	171.5	11	110	4-M16
	上進下出	389	180	120	—	171.5	11	110	4-M16
	上進下出	389	180	120	—	171.5	11	110	4-M16
DN50	上進下出	340	180	100	—	175	11	125	4-M16
	上進下出	364	180	108	—	171.5	11	125	4-M16
	上進下出	364	180	108	—	171.5	11	125	4-M16
	上進下出	389	180	120	—	171.5	11	125	4-M16
	上進下出	413	180	138	—	171.5	11	125	4-M16
	上進下出	450	180	156	—	171.5	13	125	4-M16
DN65	上進下出	481	180	172	—	175	14	145	4-M16
DN65	上進下出	518	180	190	—	175	15	145	4-M16
DN80	上進下出	481	180	172	—	171.5	14	160	8-M16
	上進下出	518	180	190	—	171.5	15	160	8-M16
	上進下出	514	210	187	—	245	25	160	8-M16
DN100	上進下出	594	210	226	—	245	31	180	8-M16
DN100	上進下出	685	210	274	—	245	37	180	8-M16
DN150	上進下出	726	ø285	271	446	460	175	240	8-M20
DN150	上進下出	845	ø285	351	446	460	200	240	8-M20
DN200	上進下出	942	ø285	400	446	460	235	295	12-M20
DN250	上進下出	1130	ø285	480	620	720	600	355	12-M24
