雙法蘭差壓液位變送器可以安裝在任何高度和位置。但是用于真空場合時, 雙法蘭差壓液位變送器的安裝高度不能高于低壓室法蘭的水平線, 此時最好采用微波液位計來測量液位最為合適。
在液位測量中, 雙法蘭差壓液位變送器通常用于密閉容器, 可以消除密閉容器中氣體壓力變化的影響。當用于開口容器時, 則高壓側(cè)法蘭與容器低端法蘭連接, 而低壓室法蘭應(yīng)置于大氣中, 但可以有置放位置的變化。
一、雙法蘭差壓液位變送器安裝在開口容器上

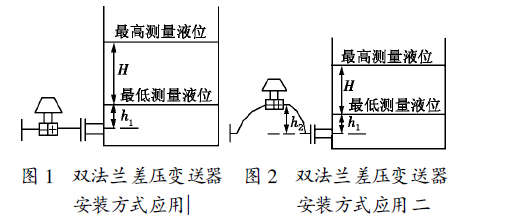

1、雙法蘭差壓液位變送器安裝在開口容器低端法蘭水平線上, 且高低壓室法蘭與容器低端法蘭在一條水平線上。 高壓室法蘭與容器低端法蘭相連接, 并且高壓室法蘭、低壓室法蘭與容器低端法蘭在一條水平線上。
2、雙法蘭差壓液位變送器安裝在開口容器低端法蘭水平線以上, 且低壓室法蘭與容器低端法蘭在一條水平線上。 高壓室法蘭與容器低端法蘭相連接, 并且高壓室法蘭、低壓室法蘭與容器低端法蘭在一條水平線上。但是雙法蘭差壓液位變送器安裝在開口容器低端法蘭水平線以上。則變送器量程, 零點遷移量, 最低測量液位時作用于變送器上等效靜壓差, 最高測量液位時, 作用于變送器上等效靜壓差, 變送器檢驗范圍均與本節(jié)1） 相同。對應(yīng)于變送器的輸出（ 若變送器為正作用） 為4~ 20 mA 。

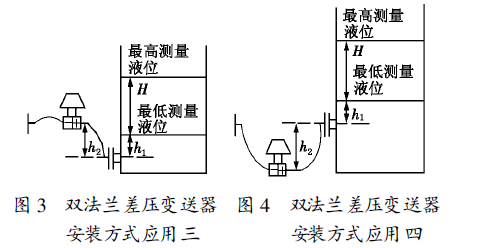

3、雙法蘭差壓液位變送器安裝在開口容器低端法蘭水平線以上, 且低壓室法蘭與容器低端法蘭不在一條水平線上。雙法蘭差壓液位變送器安裝在開口容器低端法蘭水平線以上, 高壓室法蘭與容器低端法蘭相連接, 低壓室法蘭與容器低端法蘭不在一條水平線上。

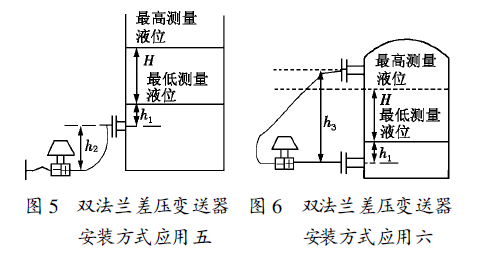

4、 雙法蘭差壓液位變送器安裝在開口容器低端法蘭水平線以下, 且低壓室法蘭與容器低端法蘭不在一條水平線上。

二、雙法蘭差壓液位變送器安裝在密閉容器上
1、雙法蘭差壓液位變送器安裝在密閉容器低端法蘭水平線上, 且高低壓室法蘭與容器高低端法蘭相連接, 并且變送器與容器低壓法蘭在一條水平線上。
2、雙法蘭差壓液位變送器安裝在密閉容器低端法蘭水平線以下, 且高低壓室法蘭與容器高低端法蘭相連接, 并且變送器安裝在密閉容器低端法蘭水平線以下, 如圖7所示。則變送器量程, 零點遷移量, 最低測量液位時作用于變送器上等效靜壓差, 最高測量液位時作用于變送器上等效靜壓差, 變送器檢驗范圍。

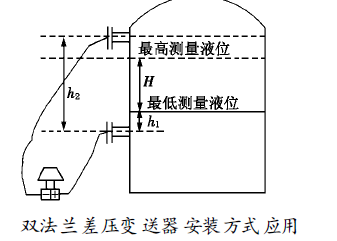

4、雙法蘭差壓液位變送器安裝在密閉容器高端法蘭水平線以上, 且高低壓室法蘭與容器高低端法蘭相連接。
