一、射頻導納料位計接線方法

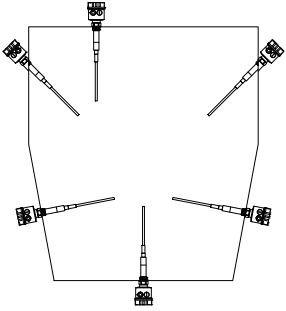

二、射頻導納料位計常用安裝方法

（1）水平安裝時，探頭保護套長度G必須伸入以容器壁內，并水平向下傾斜5°左右
（2）垂直安裝時，距倉壁應大于200mm，探頭總長S必須大于或等于控制點位置。
（3）高低料位探頭之間的距離應＞500mm。
（4）室外安裝使用時，應加保護罩。
（5）確保儀表外殼可靠接地，建議采用獨立的接地線。
（6）注意射頻導納料位開關上方的安裝空間。
三、射頻導納料位計探頭安裝技術要求
（1）安裝在易于檢修或維護的位置且連接線路最短、接線最方便。
（2）探頭最前端與對面?zhèn)}壁距離小于300mm；
（3）避開陽光直射及雨淋依；
（4）上下料位間距應＞1000mm;
（5）與灰斗支撐件距離應＞300mm;
（6）探頭深入灰斗內壁長度不＜于450mm,電氣盒引線孔向下；
（7）單獨將安裝管水平面向上成15°傾斜（10°-15°均可）與灰斗壁焊牢，并保證氣密性。（焊接時，探頭與安裝管必須分離以免焊接時產生高溫熔化探頭導線。）
（8）避開強磁場，以免干擾，損壞。
（9）避開落料孔，以免物料直接沖刷探頭，產生誤報警。
