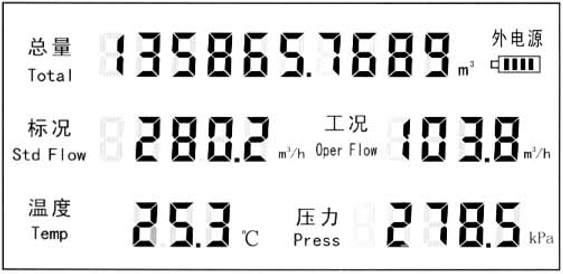

一、氣體渦輪流量計工作狀態下顯示方法
1、總量（標準體積）最小可保留小數后4位，小數點自動進位，十位溢出自動清零。
2、流量（標準體積）最小保留小數后2位，最大值為99999m3/h，當超出時，示值出現閃爍，此時實際值為示值的10倍。
3、溫度示值范圍為-30.00C~+150.00C。
4、壓力示值最小可保留一位小數，最大值為99999kPa，即99.999MPa。

二、氣體渦輪流量計用戶參數的設定

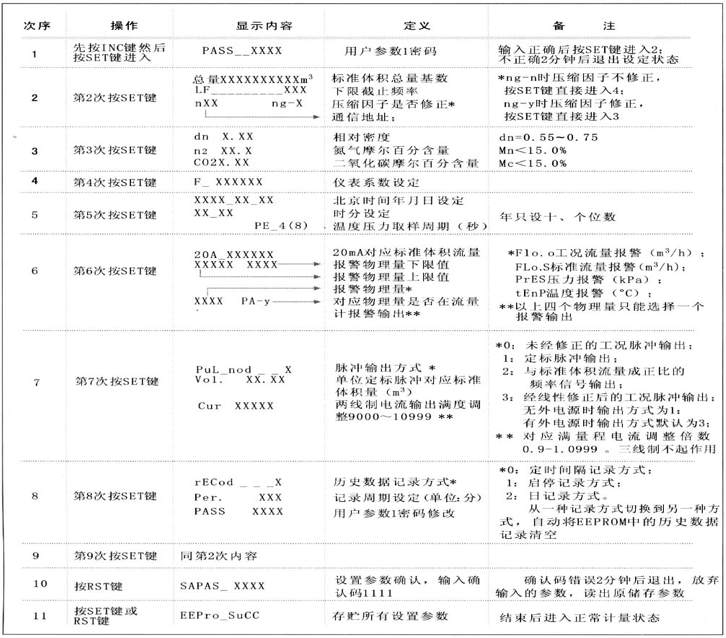

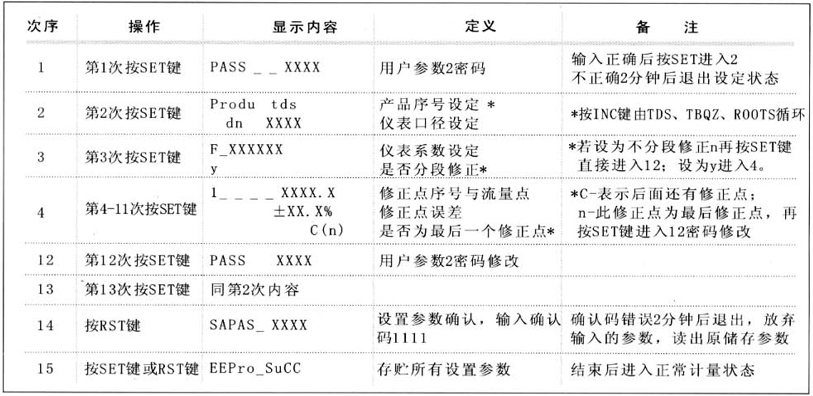

1、流量計各參數的代號，定義及操作次序見表4、表5，用戶不得隨意更改參數
2、設定方法
表頭內按鍵參數，設置：打開前蓋，在表頭組件左下角上可見按鍵排列。

依次按設置（SET）鍵選擇欲設定的參數，然后按（SHT）移位鍵，選擇欲修改的字位，該位即不停閃爍，再按INC鍵使該位為預定值，待全部參數設定完畢后，再按復位（RST）鍵，輸入確認碼1111，再按RET鍵或RST鍵即退出設定狀態，進入正常工作狀態。

注意事項：
1、參數設置時，只有在最后屏幕出現EEPro_suCC后進入正常計量狀態才正確存入，否則設置無效。
2、設置時掉電將不能保存設置值。

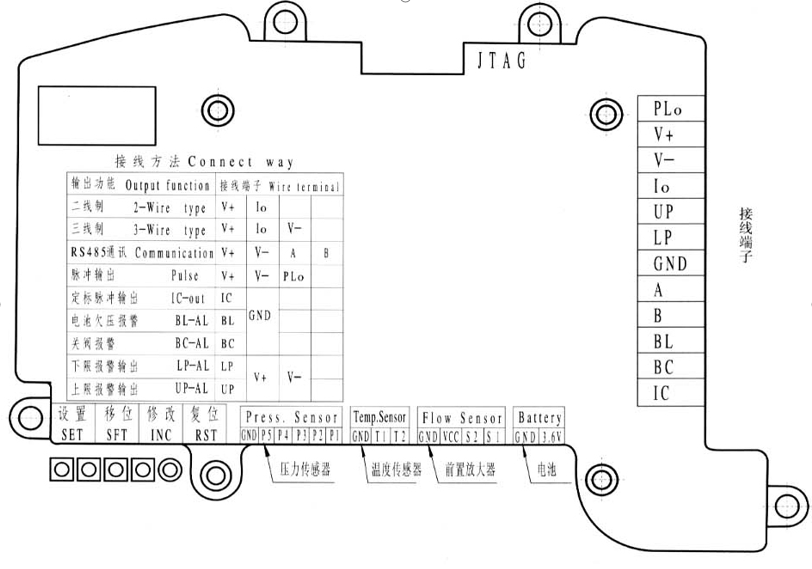

三、氣體渦輪流量計積算儀內部接線方式
警告！接線操作前，應先斷開24V外電源，絕不允許帶電操作
5.3.1外輸引線標記、功能和套管（或芯線）顏色如下：
LP---下限報警輸出（OC輸出）；    BC---關閥信號輸出
UP---上限報警輸出（OC輸出）；    BL---電池欠壓報警輸出；
GND---流量計內部電路地（電池負極）A---RS485通訊線A，白色；
IC---定標脈沖輸出（至IC卡控制器）     B---RS485通訊線B，黃色；
V+---外電源正極（+24V或5V），紅色；PLO---脈沖輸出，蘭色；
V- ---外電源負極，黑色；       IO---4mA~20mA輸出，綠色；
