一、溫度變送器模塊概述
SBWR/Z系列熱電偶、熱電阻溫度變送器是現場安裝式溫度變送單元。它采用二線制傳送方式(電源輸入與信號輸出為二根公用導線)，輸出與被測溫度成線性的4～20mA電流信號?？蓡为毎惭b于儀表盤內作轉換單元。作為新一代測溫儀表，可廣泛應用于石油、化工、紡織、冶金、機電、電力、航空、食品加工、醫學工程等工業和科研領域，進行自動化溫度檢測、變送和控制。
二、溫度變送器模塊特點
1、具有高精度冷端補償電路,全溫度范圍絕對誤差±0.5℃(S熱電偶±0.8℃)；
2、先進的非線性校正電路，輸出信號與被測溫度成線性關系；
3、內帶漂移自校正系統，在整個工作溫度范圍內保證測量精度；
4、溫度變送器量程可以隨用戶要求隨意調整量程范圍。
三、溫度變送器模塊主要參數
1、基本誤差：±0.5%；±0.2%
2、環境溫度變化影響： 0.05%FS/℃；0.02%FS/℃
3、負載電阻：0～600Ω；
4、輸入信號：Cu50、Cu100、Pt10、Pt100、Pt1000、K、J、E、T、S、B、R、N、WRe
5、輸出信號：4～20mA二線制傳輸；
6、供電電源：16～32VDC；
7、外型尺寸：45×20×36（直徑×高度×安裝距）MM；

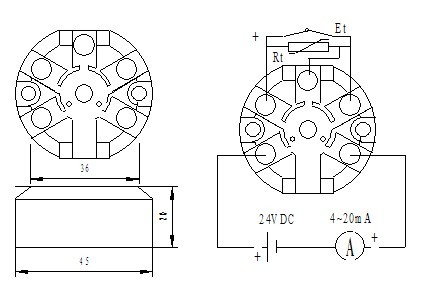

四、溫度變送器模塊外形尺寸
