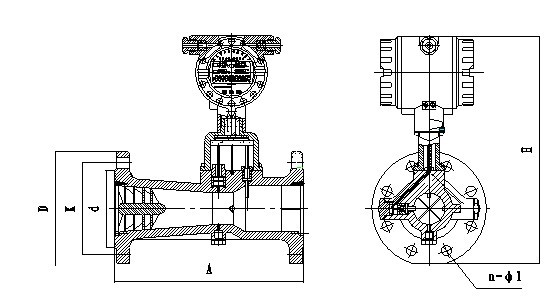

一、旋進旋渦氣體流量計外形尺寸和安裝外形尺寸圖
旋進旋渦氣體流量計外形尺寸如圖所示，旋進旋渦氣體流量計采用法蘭連接方式，法蘭尺寸執(zhí)行GB/T9112～9113-2000標準。

型號	公稱通徑DN	流量計長度A	PN1.6～4.0MPa
			H	D	K	n	L	d	H	D	K	n	L	d	H	D	K	n	L	d
LUX-25	25	200	305	125	85	4	14	65
LUX-32	32	200	320	140	100	4	18	76
LUX-50	50	230	330	165	125	4	18	99
LUX-80	80	330	360	200	160	8	18	132
			PN1.6MPa						※PN2.5～4.0MPa
LUX-100	100	410	376	220	180	8	18	156	390	235	190	8	22	156
LUX-150	150	570	430	285	240	8	22	211	450	300	250	8	26	211
			PN1.6MPa						PN2.5MPa						PN4.0MPa
LUX-200	200	700	470	340	295	12	22	266	490	360	310	12	26	274	510	375	320	12	30	284

二、旋進旋渦氣體流量計安裝要求
1、流量計安裝時，嚴禁在進出口法蘭處直接進行電焊，以免損壞流量計內部的零件；
2、對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計；
3、流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；
4、流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；
5、流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；
6、流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；
7、在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
8、流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔；
9、采用外電源時，流量計必須有可靠接地，不得與強電系統(tǒng)共用地線，在管道安裝或檢修時，不得把電焊系統(tǒng)的地線與流量計搭接；
10、為了不影響流體正常輸送和便于維護，要求按圖4 所示安裝旁通管道，并保證前≥3DN、后≥1DN的直管段；
