一、氧化鋯氧量分析儀的安裝
    檢測器的安裝首先要考慮安裝點的選定，可根據煙溫選定加熱或不加熱氧探頭。一般來說，煙氣溫度較低，檢測元件鋯管使用壽命長，但探頭的本底、內阻較大；煙氣溫度高，探頭壽命短，但內阻小，動態響應快。一般中小型鍋爐安裝點選在鍋爐省煤器前、過熱器后較合適，安裝點煙氣流動性較好，切忌安裝在爐內側、死角渦流縮口處，內側和死角點容易使響應滯緩，氣渦流處氧含量波動大，縮口處易灰堵及沖刷厲害，而且安裝點不能有漏氣，否則煙道內負壓將空氣吸入煙道，造成氧量測量偏高，不能如實反映煙道內氧含量。另外，可根據鍋爐噸位的大小或爐墻的厚度來選擇探頭的長度，一般有L=800mm,1000mm,1200mm,檢測器的長度可根據用戶需要定制。

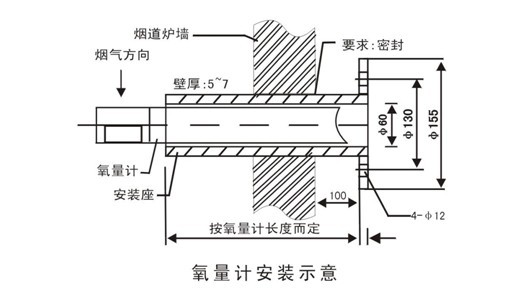

安裝氧化鋯氧量分析儀示意圖如圖7所示，同時應注意：
1、檢測器應以水平方式插入煙道，應使“標準氣”和“參比氣”的氣嘴向下。
2、如檢測器插入熱的煙道內，必須使用分段推入法，緩緩?fù)迫霟煹溃苊馐估鋺B(tài)的鋯管一下進入高溫狀態而使鋯管爆裂。
3、探頭法蘭和爐體法蘭之間必須墊放石棉紙墊襯，防止漏氣。正常檢測時，必須擰上標準氣氣嘴螺堵，保持密封。由檢測器接線盒內引線三對六根線至二次表（變送顯示器），要求是氧電極信號線1.0mm左右護套線，如現場有強干擾源，應考慮選擇帶屏蔽的電線；熱電偶連線選用K分度的補償導線，加熱器請選用導線大于2A的普通導線。為避免干擾，加熱線應與信號線分開穿管走線。

二、二次儀表的安裝
盤裝式儀表均按標準開孔尺寸開孔，用所附支架固定安裝；墻掛式表可選擇靠近探頭處，合適的地方安裝，最好有保護箱體。
