一、直流電壓變送器功能
能測量交流電壓信號，隔離變送輸出模擬信號。產品符合國家標準GB/1380-1998.
二、技術性能
輸入：AC0-100V
輸出：DC4-20mA
負載電阻：電流輸出：RL≤600Ω，電壓輸出：≥3kΩ
工作電源：AC DC220V DC24V DC12V等或用戶選擇
響應時間內：≤400ms 功耗：3W

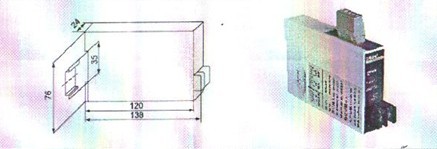

三、外型尺寸OVERALL 單位：mm

四、安裝方式：可固定安裝在35mm的標準DIN道軌上。
五、直流電壓變送器校零
1、信號輸入為零，調節前面板上的ZERO電位器，使輸出信號為低刻度（如：0V或0mA或4mA）
2、校滿刻度：
信號輸入端加入標準信號后，調節前面板上的SPaN電位器，使輸出信號為滿刻度（如5V或10V或20mA）
六、注意事項
1、變送器需預熱30分鐘方能作精度測量。
2、信號輸入，變送輸出，輔助電源的接線一定正確。
3、要校驗儀表，校驗儀表應優于0.1級，才能保證校驗精度。
4、標注ZERO和SpaN處電位器為變送器校準時所用。無標準儀器及非專業人員切勿進行調校。
七、接線方法及型號名稱
1、交流電壓變送器：0.5級
2、接線示意圖
