中圓圖記錄儀具有結構簡單、靈敏度高、記錄穩定、維修方便等特點。
一、中圓圖記錄儀報警的設定及外部接線
1、設定方法
旋動定值旋鈕，紅指針在記錄紙上滑動，根據紅指針在記錄紙上指示的刻度，即為需要的控制位置。當儀表記錄指針運行高于紅指針時，紅燈亮，儀表控制接點斷開。反之，當儀表記錄指針運行低于紅指針時，黃燈亮，儀表控制接點閉合。
下限報警設定，按住面板指示的下限設定按鈕，旋動下限調節旋鈕，此時儀表黑指針會根據下限調節旋鈕的轉動而轉動。根據儀表黑指針在刻度盤上指示的刻度，即為需要的控制位置。當儀表黑指針運行低于控制位置時，綠燈亮，儀表控制接點閉合。反之，綠燈不亮，儀表控制接點斷開。
2、控制電接點外部接線
儀表工作正常情況下，①③常閉、①②常開。上限設定，當儀表記錄指針高于紅指針時①③斷開、①②接通。
下限設定，當儀表黑指針高于設定點時①③斷開、①②接通。用戶可以根據自己的實際情況進行選擇。

3、熱電偶、標準信號后蓋板接線示意圖

4、熱電阻后蓋板接線示意圖

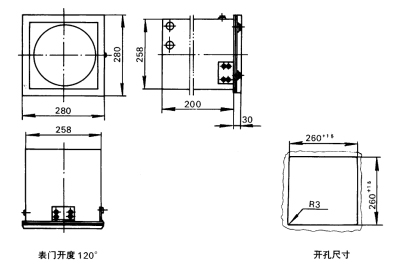

二、中圓圖記錄儀安裝開孔尺寸

三、中圓圖記錄儀安裝
中圓圖記錄儀屬于精密儀器，安裝地點建議應具有良好的使用環境、光線亮點、清潔的環境，符合儀表技術條件的溫度和濕度。應該安裝在機械震動小、腐蝕氣體少的場所。安裝儀表的附近不應有產生強磁場的設備。
四、中圓圖記錄儀維護
中圓圖記錄儀是較精密的儀器，需對它維護保養，平時不使用時，希望把記錄筆取下，經常斷電的使用單位通電時，一定要把電源開關關上，使用時再打開電源開關，以免損壞儀表的器件。
