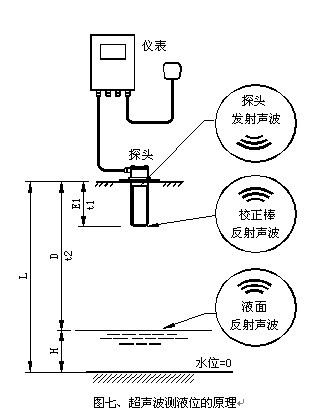

1、超聲波液位計采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方（水位觀測點的位置見堰槽構造說明）。探頭對準水面。探頭向水面發射超聲波。超聲波經過t1時間，走過E1距離，碰到校正棒。一部分超聲波能量被校正棒反射，并被探頭接收（儀表顯示器上用“X?”和“O?”提示是否收到“校波”）。儀表記下這段時間的長度t1。超聲波的另一部分能量繞過校正棒，經過t2的時間到達水面。這部分能量被水面反射后，被探頭接收（儀表顯示器上用“?”和“?”提示是否收到“回波” ）。儀表記下這段時間的長度t2。校正棒已經固定在探頭上。校正棒的長度E1不會變化。儀表根據t1與t2的比例，再乘以E1，求出水面到探頭的距離D，D=E1*t2/t1

2、安裝超聲波液位計時，通過按鍵向儀表內存內設置探頭到“水位=0”的距離L（“系統參數”?[13/24]“探頭距離”）。儀表從內存讀取參數L，用L減去D，求出液位H，（H=L-D）。
由于產品生產中,E1的長度不完全一致；電路的延遲也不一致。儀表實際計算液位時使用的運算式為：H=L-KD，其中“K”為線性修正系數。“K”的數值要經過標定來確定。儀表的參數表中“系統參數”?[14/24]“修正系數”用于存儲“K”，儀表出廠時的標定值記在儀表箱體的右側標簽上（參見圖二）。

3、超聲波液位計的工作原理是：儀表控制探頭發射和接收超聲波。按圖八的過程轉為液位（單位：米）。再通過查水位-流量表，把液位轉成流量（單位可以是：升/秒，或立方米/小時）。
水位-流量表是存儲在儀表里的一組數據。通過儀表上的按鍵可以向儀表的存儲器中輸入。本儀表的水位-流量表是按相等的液位間隔存儲的。例如使用三角堰時，液位的間隔設為為“0.01m”。儀表的內存中存有：液位=“0.00m”時對應的流量=“0.0000L/S”；液位=“0.01m”時 對應的流量=“0.0136L/S”；液位=“0.02m”時對應的流量=“0.0772 L/S”；液位=“0.03m”時對應的流量=“0.2127L/S”•••。儀表允許設置最多50個點的液位及對應的流量數據。一般設置30個點便能滿足應用要求。一些常用的液位-流量表已預先設置在儀表內。使用時通過參數表選擇對應的堰槽種類就可以得到相應的水位-流量表。儀表內沒有的水位-流量表，要把堰槽種類設為“自定義”，并逐點的設入水位-流量數據。
    儀表把瞬時流量按時間累加，得出累計流量。累計流量共8位數字。當累計滿8位時，自動回零，重新累計。不管是由于儀表自己累計滿8位回零，或是人為通過按鍵清除累計使累計回零，儀表都會記憶回零的時間。并在顯示屏 “累計流量清零時間”的位置上顯示出來(圖五)。
    儀表內有兩組歷史數據記錄存儲器。其中一組用于存儲每小時、每日、每月的歷史計錄。如果僅存儲流量、累計流量，可存儲多于兩年的記錄；同時存儲液位、I1、I2、I3、I4只能存儲四個月的記錄。另一組用于存儲每分種的歷史記錄，如果僅存儲流量、累計流量，可存儲多于八小時的記錄；同時存儲液位、I1、I2、I3、I4，只能存儲四小時的記錄。兩組存儲器都是循環使用，即存儲器存滿時，復蓋最早的記錄。
    I1、I2、I3、I4是從接線端子上接入的其它儀表的4～20mA電流信號。儀表內部的采樣電阻為200歐姆。通過按鍵在“計錄內容” ?[01/11]“選項”內選定了某端子時，儀表同時存儲記錄該端子上外接儀表的歷史記錄。還會在顯示屏上的“記錄”位置，交替地顯示被選儀表的瞬時示值。
    從儀表上輸出的電信號有四種：4～20mA電流模擬信號，根據參數設置可以為瞬時流量或液位；繼電器的開關量，根據參數設置，或按每累計多少流量動作一次，或按液位的上下報警點動作，或僅按液位的上限，或僅按液位的下限；RS-232數字信號，根據參數設置，按通訊協議約定的格式輸出；打印機接口，根據設置，或按等間隔逐條打印，或按歷史記錄連續打印。
