一、電磁流量計485通訊接線

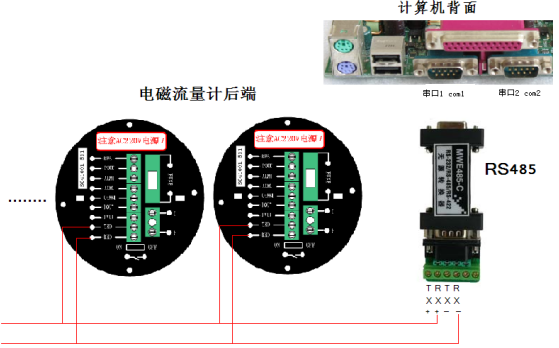

將電磁流量計的TXD和RXD與RS485的RX+和RX-（TX+和TX-也可）相連，如果接的線比較長請您在遠端加一個100-200歐的匹配電阻，再把RS485插到微機的串口。

二、電磁流量計485通訊測試方法
1、連接線后給電磁流量計通電，進入?yún)?shù)設置畫面，設置流量計的通訊地址（比如1）和通訊速度（比如9600）。
2、在光盤里你可以看到有兩個名為《WIN98》和《WINXP》的文件夾，根據您的電腦所使用的系統選擇其中一個（WIN2000也用WINXP），在文件夾內有一個名為《SETUP》的文件，雙擊后便進入安裝狀態，之后按照提示操作。
3、安裝完成后，在開始菜單的的程序里您可以看到新增加了一個名為L-mag (51）程序，點擊便打開了通訊測試程序。

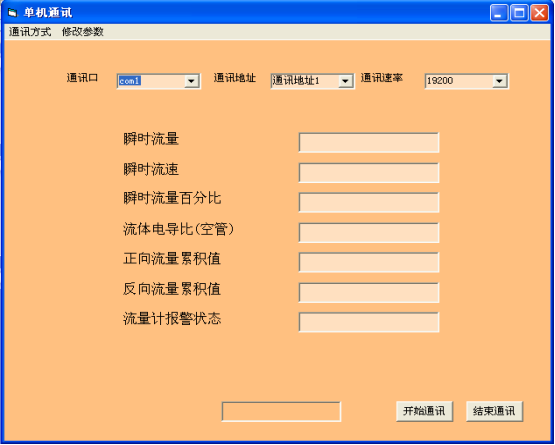

4、在軟件上設置通訊口（有的計算機有兩個串口，只有一個串口時設置為com1）、通訊地址和通訊速率使他與您在電磁流量計設置的相同，點擊開始。

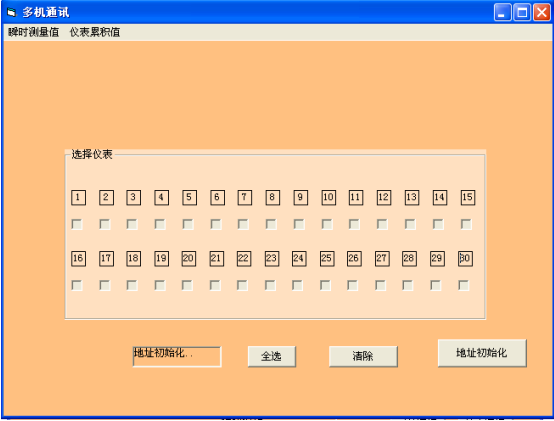

5、這樣在您的微機上就會顯示出瞬時流量、流速等相應的數據，點擊上面通訊方式菜單的多機通訊進入多機顯示畫面

6、軟件自動搜索通訊地址，點擊上面的菜單顯示多臺電磁流量計對應的數據，對比微機上的數據應該與電磁流量計所顯示的數據相同。
