一、高壓電磁流量計安裝要求
1、方向、磁場和震動
直角式高壓電磁流量計一般應直立安裝，水平式流量計可水平安裝，也可垂直或傾斜安裝，并應使表殼上的箭頭指向與介質流向一致。流量計在確定安裝段位置時，應考慮裝卸方便，盡量避開強磁場和強震動影響，也可在管道上采用鋪設防震墊或加裝消震波紋管以消除震動現象。若流量計安裝在室外，應有防止日曬、雨淋、污染和水淹的設施。
2、直管段要求
為了保證測量準確，流量計上游直管段長度不少于5DN，下游直管段長度不少于3DN，且上游不應設置調節閥，調節流量只能在流量計下游的閥門上進行。法蘭連接式
流量計（指 PN＜6.3MPa ）在安裝時所采用的非金屬密封墊片不得突入管道內，以免影響計量性能。
3、保證滿管
高壓電磁流量計只有在介質充滿管道的情況下，才能保證測量準確。因此不可在非滿管或空管的情況下工作。
二、高壓電磁流量計信號輸出的接線方法

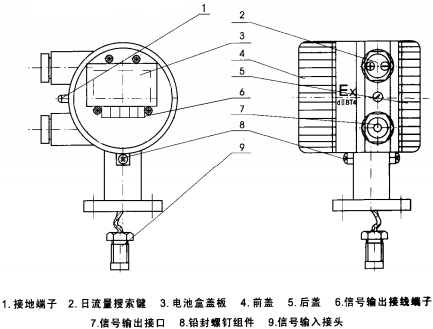

1、智能積算儀結構

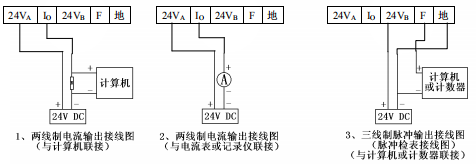

2、信號輸出接線圖
