一、金屬管浮子流量計AS02角位移變送器性能表
感應方式：磁力線角度絕對量，飽和方式（磁感應強度›100Gauss）,無磁滯
工作磁場要求：磁感應強度›100Gauss, 更強的磁感應強度有利于降低雜散磁場的影響。
測量角度范圍：20º-- 70º
工作溫度范圍：-20ºC -- +70ºC
預校準函數： Arcsin()
線性校準：任意點10點線性校準
輸出：4—20mA,二線制
供電：24V ±20%
負載：RLOAD‹= , Io=20mA
供電影響：‹±0.05%*滿程/V
負載影響：‹±0.05%*滿程/100Ω
溫度影響: ‹±0.5%*滿程/10ºC
重復性：‹±0.1%*滿程
長期穩定性：‹±0.5%*滿程/年
累計精度：‹±0.5%
設置校準方式： 串行通信，附串行通信軟件，串行通信電平轉換器。
特點：儲能?。?lsaquo;1uF/3V）,校準適應性廣，重復性好，長期穩定性好，非接觸式
限制：受雜散磁場一定影響，傳感磁場磁感應強度越強，影響越小。
二、金屬管浮子流量計AS02角位移變送器結構方式：由3塊PCB及顯示器組成
1、傳感器及AD轉換器板
2、MCU及DA轉換器、電流環路電路
3、按鍵板
4、10位LCD顯示器

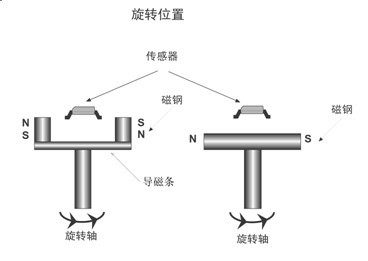

旋轉磁鐵安裝示意圖：

三、金屬管浮子流量計AS02角位移變送器按鍵操作說明
按鍵使用方法：按鍵依次為“向上△”，“向下▽”，“向右›”，“向左‹”
按鍵需大于1秒并松開大于1秒后才有效，按鍵可組合應用。
提示：如果按鍵按錯，可以直接移到所需按鍵或按鍵組合，然后松開。
段式LCD 顯示的英文字符比較牽強，LCD-- 液晶顯示器。
為最終用戶：
1、參數顯示：
設備平時顯示累計流量值，按“向左‹”鍵，依次顯示：“CF    nnn.nn”即時流量。LooP    nn.nn”環路電流。“°C    nn.nn” 傳感器溫度。“CoF  (En)  n.nn”小流量不累計百分率，En顯示表示此功能有效。“Ho (En) n.nn” 即時流量上限報警百分率，En顯示表示此功能有效。“UL (En) n.nn” 即時流量下限報警百分率，En顯示表示此功能有效。“Sn   nnnnn”用戶序列號。 “End” 終了。如果一段時間內無按鍵，LCD將回到顯示累計流量值，可以按“向右›”鍵鎖定當前顯示一段時間，此時有“_”顯示。

2、參數設置：(如果不設置，直接按“向左‹”鍵進入下一項目)
同時按下“向上△”和“向下▽”，顯示器顯示：“PASS    n.nnn”,
提示輸入密碼1000，有小數點的位置的當前數字位置，“向上△”和“向下▽”分別可以增大，減小當前數字，按“向右›”鍵可以循環右移當前數字，按“向左‹”鍵確認，如果密碼正確，顯示“PASS_Ed 2”，否則顯示“Error”。

設置超量報警：
如果密碼通過，再次同時按下“向上△”和“向下▽”，LCD顯示“Ho   n.nn”,此時為設置高端報警值，其中n.nn為相對于滿量程的倍率，例如：0.95為當流量超過95%滿量程時，輸出報警信號。按“向上△”鍵，進入編輯模式，相應數字位閃動，按“向上△”鍵循環增大閃動位數碼，如果超過9，將回0。按“向下▽”鍵切換此報警功能有效（顯示 En）/無效。按“向左‹”鍵進入下一項目設置。

設置不足量報警：LCD顯示“ULn.nn”, 此時為設置低端報警值，其中n.nn為相對于滿量程的倍率，例如：0.15為當流量低于15%滿量程時，輸出報警信號。按“向上△”鍵，進入編輯模式，相應數字位閃動，按“向上△”鍵循環增大閃動位數碼，如果超過9，將回0。按“向下▽”鍵切換此報警功能有效（顯示 En）/無效。按“向左‹”鍵進入下一項目設置。

校準零位及滿程：LCD顯示“4_CAL nn.nn”，將量程置于零位，按“向上△”鍵，“_”閃動，如果要重定位零位，再按“向上△”鍵，“_”不閃動，再按“向上△”鍵，“_”閃動。按“向左‹”鍵，LCD顯示“20_CAL nn.nn”，將量程置于滿量程位，按“向上△”鍵，“_”閃動，如果要重定位滿量程位，再按“向上△”鍵，“_”不閃動，再按“向上△”鍵，“_”閃動。按“向左‹”確認并進入下一項目設置。零位和滿量程只能同時設置才會有效。

重載零位及滿程缺省值：LCD顯示“rELoAd  ?”,如果想恢復零位及滿程工廠設置值，按“向上△”鍵，“？”閃動，然后按“向下▽”鍵確認。

設置小流量不累計比率：LCD顯示“Cof      n.nn”, 此時為設置小流量不累計比率（相對于滿量程），按“向上△”鍵，當前數字位閃動，再按“向上△”鍵，相應數字增大，如果這個數字大于9，將回0。按“向下▽”鍵切換此功能有效（顯示 En）/無效。按“向左‹”鍵進入下一項目設置。

設置序列號：LCD顯示“Sn    nnnnn”, 按“向上△”鍵，當前數字位閃動， 按“向上△”和“向下▽”分別可以增大，減小當前數字，按“向右›”鍵可以循環右移當前數字。按“向左‹”鍵進入下一項目設置。

更改密碼：LCD顯示“PASS   nnnn”, 按“向上△”鍵，當前數字位閃動， 按“向上△”和“向下▽”分別可以增大，減小當前數字，按“向右›”鍵可以循環右移當前數字。按“向左‹”鍵進入下一項目設置。

清除累計量:  LCD顯示“CLEAr ACC ?”, 按“向上△”鍵，“？”閃動，按“向下▽”清除累計量，按“向左‹”鍵取消并進入下一項目設置。

存儲數據：
LCD顯示“SAVE ?”,將設定的數據存儲至EEPROM，以防斷電引起數據丟失。按“向上△”鍵，“？”閃動，按“向下▽”存儲，按“向左‹”鍵取消并進入下一項目設置。

設置到達底部：LCD顯示“End”, 表示已到達設置功能底部。

復位：同時按下“向上△”，“向左‹”，LCD顯示“rESET  ?”,“？”閃動，再同時按下“向上△”，“向左‹”，復位設備。
