一、天信渦街流量計的安裝
(1)安裝地點的選擇
a. 環境溫度:流量計的工作環境溫度不低于-40℃,不高于+55℃,如受到生產設備的熱幅射時,應采取隔熱和通風措施。
b. 環境空氣:避免將流量計安裝在含腐蝕性氣體的環境中，如只能安裝在含腐蝕性氣體的環境中,則需提供充分的排風措施。
c. 機械振動和沖擊:   流量計的結構是堅固的,不會因振動而損傷,但振動會產生干擾信號,若管道上的振動和沖擊強烈,而介質流速又低，則可能導致干擾信號大于流量信號,造成示值誤差。因此,流量計應當盡可能安裝在振動和沖擊小的場所,安裝位置在5～20Ｈｚ的振動頻率下,要求振動加速度不大于1ｇ,否則應采取減振措施。例如,在流量計安裝處振源來向的管道上加裝固定支撐,并安裝防振墊等措施。
特別注意:在空壓機出口處振動較強,不能安裝流量計,應安裝在儲氣罐之后.
d. 流量計安裝地點周圍應有充裕的空間，安裝在高處的流量計應盡量有工作平臺,以便于安裝和維修。此外,為了維修檢查方便,附近應有可供測量儀器用的交流220Ｖ電源插座。
e.流量計最好安裝在室內,必須安裝在室外時,應有防曬和防潮措施.
f.流量計安裝地點應遠離大功率電機,變頻器,大功率變壓器和無線電收發機,否則,有可能造成儀表不能正常工作.
(2)對安裝管道的要求
a.流量計上游側和下游側必須要有足夠長的同徑直管段。長度應符合下表的要求。
●法蘭卡裝式(法蘭連接式)流量計直管段

管道情況	上游	下游	管道情況	上游	下游
同心漸縮管,全開閥門	＞15D	＞5D	同平面兩個90毒直彎頭	＞25D	＞5D
同心漸擴管,全開閥門	＞20D	＞5D	不同平面兩個90毒直彎頭	＞40D	＞5D
上游90度直彎頭或T形接頭	＞20D	＞5D	半開閘閥	＞50D	＞5D

●插入式渦街流量計直管段

b.在規定的直管段長度內,管道入流段與出流段目測應是平直的。為保證被測介質滿管,流量計應盡量避免安裝在調節閥、半開閘閥的下游。一般情況下不在擴大管后安裝流量變送器。
c.流量計可垂直、水平或其它任何角度進行安裝,將流量計安裝在垂直或傾斜管道上時,
流體流向應是自下而上的。
d.需要在流量計附近裝設取壓或測溫點時,取壓點應在流量計后3Ｄ以外,測溫點應在流量計5Ｄ以外。
e.為方便檢修流量計,強烈建議安裝旁通管.在需清洗的管道上或所安裝流量計的管道不能斷流的情況下,就必須安裝旁通管道.
(3)渦街流量計的安裝
在安裝時必須注意下列事項:
a. 被測介質流向必須與流量計上的流向箭頭標志一致。
b. 安裝卡裝式流量計時,可通過專用凹面法蘭的凹面保證管道和流量計流通本體同心。并注意密封墊不能深入管中.
(4). 插入式渦街流量計安裝在管道上,需要在安裝處開一個φ87圓孔。

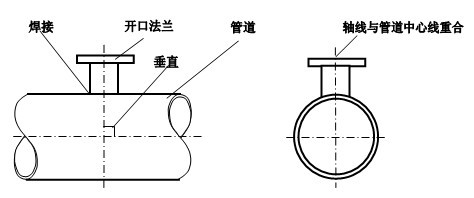

在圓孔處焊上隨流量計提供的連接法蘭，要求開口法蘭短管必須垂直管道并且短管的軸線與管道中心線重合。如圖五所示。
連接法蘭的短管上有加工的凸臺，凸臺和管道外壁對齊，然后進行焊接。

a.根據需要確定是否安裝球閥。在維修時裝拆流量計時允許中斷流量，則不需要裝球閥；如果不允許中斷流量，則需要裝球閥。球閥由我公司配套供應，型號為：Q41F16（DN80），若需要安裝球閥，訂貨時必須注明。
b.如果需要安裝球閥，先將球閥裝在開口法蘭上，然后打開球閥，再將插入式渦街流量計裝在球閥上，見圖三。如果不需要安裝球閥，則直接將插入式渦街流量計裝在開口法蘭上，安裝時請注意測速本體應在管道中心處。
(二)天信渦街流量計的接線
說明: a.安裝流量計的管道及放大器殼體應有良好的接地(接地電阻不大于10Ω)。
b.流量計采用二線制接線，推薦采用ＡＶＰＶ2×0.5雙芯屏蔽線。
(1)TXLUGB-I型(脈沖輸出)接線圖

(2)LUGB-Ⅱ型(電流輸出)
