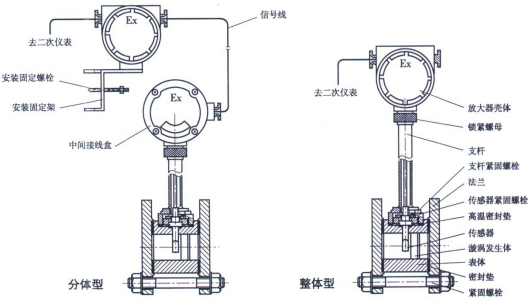

一、天信渦街流量計結構形式

二、天信渦街流量計電氣接線

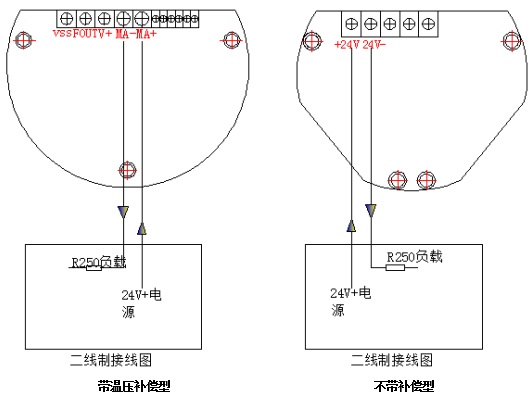

1、兩線制電流接線圖

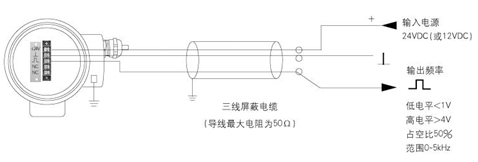

2、脈沖型電氣接線圖
脈沖輸出型渦街流量計與其他設備之間采用三線制傳輸，所需電源為24V±10%。輸出回路的最小負載電阻為10K，最大電容為0.22uF，屏蔽線的電阻必須小于50Ω。
一般情況下，連接線采用三芯屏蔽線RVVP3X0.5mm，屏蔽層應可靠地接在放大器盒內的接地螺絲上。
連接線不能與電力線平行排布在一起，至少間隔15CM以上，最好單獨穿行在金屬管子中，連線固定好，不能晃動。

“V+” 接電源“+”端（+12-24V）；“Fout”為脈沖輸出端；“Vss”接電源“-”端，此脈沖輸出必須在主電流回路供電的情況下使用，輸出為帶切除的光隔離脈沖，通常在標定和采集頻率和脈沖信號或運用報警功能時使用；輸出信號為含1K上拉電阻的集電極開路輸出。

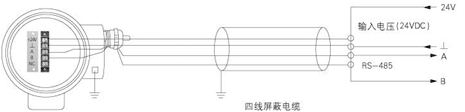

3、帶RS485通訊的電氣連接圖
輸出RS485的渦街流量計與其他設備之間連接線采用四線制的所需電源為24V±10%。
