一、渦街流量計安裝管路形式

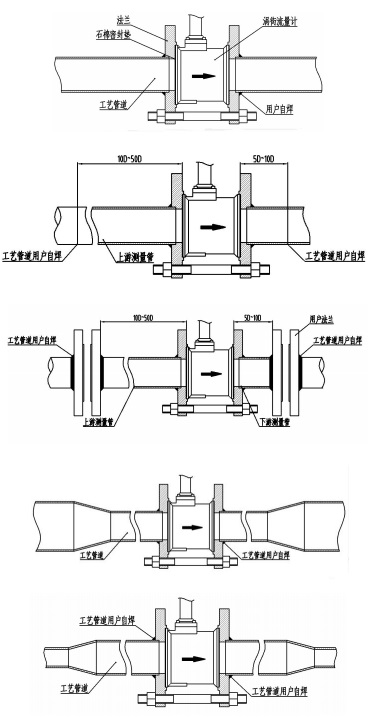

二、渦街流量計安裝方式

1、按開口尺寸的要求在管道上開口，且使開口的位置滿足直管段的要求。
2、將連接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道進行點焊定位。
4、將流量計取下，把法蘭按要求焊接好，并清理管道內所有凸出部分。
5、在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中，流量計的流向標應與流體方向相同，然后與螺栓緊固。
三、渦街流量計安裝注意事項
1、流量計最好安裝在室內，若須安裝在室外時，應有避免直射陽光和防止雨淋的 措施。
2、流量計應避免安裝在有強磁場干擾，空間小和維修不方便的場合。
3、流量計應避免安裝在溫度較高、受設備熱輻射或含有腐蝕性氣體的場合，若須 安裝時，須有隔熱通風措施。
4、流量計應避免安裝在有機械振動的管道上，若須安裝時，必須采取減震措施，可加裝軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
6、渦街流量計可以測量液體、氣體和蒸汽，但不同介質之間不通用；同種介質又 分為低溫、高溫和特高溫三種規格，不同溫度之間也不通用。
7、當測量液體時必須保證管道內充滿液體，因此介質流向應是自下而上的。
8、流量計可以在沿管道軸線垂直方向上360度任意安裝。最佳安裝方式：低溫介 質表桿垂直地面安裝；高溫介質表桿平行地面安裝。
9、流量計應盡量避免安裝在架空較長的管道上，由于管道的下垂容易造成流量計 與法蘭間的密封泄漏。若必須安裝時，須在流量計的上下游2D處分別設置管道支撐 點。

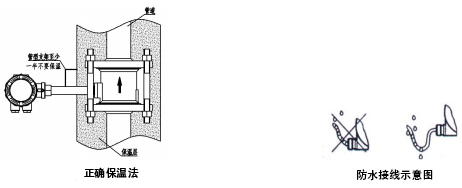

10、在測量蒸汽的管道中，為了防止轉換器溫度過高，儀表連接桿至少一半不要保溫。
11、為了方便觀察和接線，流量計的表頭在原有的位置上可進行360度旋轉，在調 整好位置后，把鎖緊螺母擰緊即可。為了防止水汽從鎖緊螺母處進入殼體，必要時 須用防水膠帶把鎖緊爆風纏繞密封好。
12、連接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場合，絕對不允許與 高壓電纜一起敷設。屏蔽線應盡量縮短，且不得盤卷，以減少分布電感，最大長度 不超過500米。
13、接線時先擰開表殼后蓋，將信號線從防水接頭送入。按照接線圖示正確接 線。將防水接頭擰緊，并保證線纜在進入防水接頭之前必須向下壓彎，以確保水不 會順著線纜進入殼體內。

四、渦街流量計安裝對直管段要求

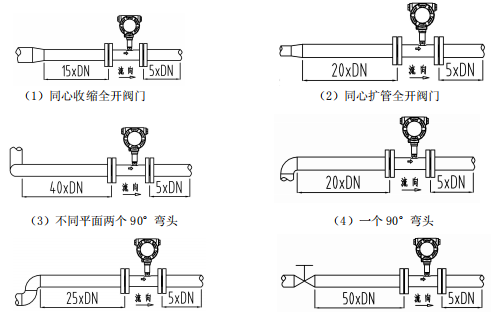

為了保證準確的測量，流量計的上游必須有足夠長的直管段，上游流動分布盡可 能不受干擾，如果有控制和節流裝置最好裝在下游。直管段長度用管道內徑DN的倍 數來表示，上下游最小的直管段要求如下：上游：10DN（10倍口徑）下游：5DN（5倍口徑）。
如果流量計的上游有彎頭、縮徑、擴徑、閥門等情形，則需要更長的直管段。
