1、彎管流量計用途及特點
TXWL型彎管流量計廣泛用于石油、化工、電廠、輕工、醫藥、水廠及城市供水、供暖等部門的流體流量測量，同時可以測量高溫高壓蒸汽。該流量計結構簡單、無插入節流件、無附加壓力損失、安裝方便、性能可靠，尤其適合大口徑、大流量、無壓力損失、低粘度流體流量的測量。耐高溫、耐磨損、抗振動、免維護。

2、彎管流量計外形結構

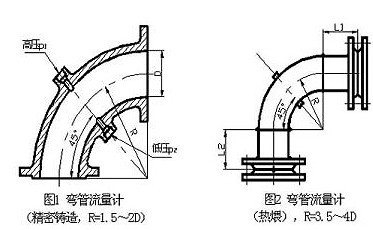

TXWL型彎管流量計外形結構如圖1、圖2所示

3、彎管流量計工作原理
彎管流量的測量方程式如下：

式中:
　　 qm-質量流量 ㎏/h
　　 Dt-工作溫度下的管道內徑m
　　 ρ1-工況下的介質密度 ㎏/m3
　　 △P-彎管流量計實際產生的差壓
　　 PaK-測量系數，具體值經計算并通過實流標定得出
