一、渦街流量計概述
TX-LUGB系列渦街流量計是一種采用壓電晶體作為檢測元件，輸出與流量成正比的標準信號的流量儀表。
TX-LUGB系列渦街流量計可用于各種氣體、液體和蒸汽的流量檢測及計量。
TX-LUGB 系列渦街流量計可以與金湖天信儀表有限公司生產的智能流量積算儀配套使用,也可以和其它儀表廠商生產的智能儀表配套使用,具有通用性強的特點。

二、渦街流量計工作原理
渦街流量計的基本原理是卡門渦街原理，即“渦街旋渦分離頻率與流速成正比”。

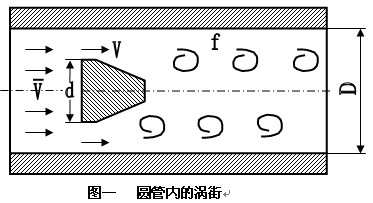

流量計流通本體直徑與儀表的公稱口徑基本相同。如圖一所示，流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。
當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離，在柱體下游便形成了交錯排列的兩列旋渦，即“渦街”。理論分析和實驗已證明，旋渦分離的頻率與柱側介質流速成正比。

式中:
f-柱體側旋渦分離的頻率(Ｈｚ);
v-柱側流速(ｍ/ｓ);
d-柱體迎流面寬度(ｍ);
Sr-斯特勞哈爾數。是一個取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。

三、渦街流量計產品特點
傳感器測量探頭采用特殊工藝封裝，耐高溫可達350℃
敏感元件封狀在探頭體內，檢測元件不接觸測量介質，使用壽命長
傳感器采用補償設計，提高儀表抗震性
結構簡單、無可動件，耐用性高
在規定雷諾數范圍內，測量不受介質溫度、壓力、粘度影響
流量計可應用于防爆場合，安全性好
量程比寬，可達10:1   15:1
通用性強，可測量不潔凈的氣體、液體

四  技術參數
1、環境溫度:(-40～55)℃ ;
2、相對濕度:(5～90)% ;
3、大氣壓力:(86—106)Kpa
4、公稱通徑:(15～1500)mm（大于200mm為插入式結構）；
5、測量介質:液體、氣體、蒸汽;
6、公稱壓力:1.6Mpa   2.5Mpa   4.0Mpa
7、介質溫度:(-40～+350)℃;
8、精度等級:0.5級,1.0級1.5級,2.5級;
9、線性度:≤±1.5％;
10、重復性:≤0.5％,≤1.0% ;
11、輸出信號:電壓脈沖;(4～20)mA DC（兩線制）;
供電電源:電壓脈沖   12V DC或24V DC;
         電流型     24V DC
         智能電流型     24V DC
         智能電池型     3.6V DC
負載電阻:最大負載電阻不超過350Ω。
本體材質:304不銹鋼
連接方式:(15～300)mm法蘭卡裝式結構;
         (200～1500)mm為插入式結構;
保護等級:IP65,IP67 ;
電纜接口:PG10
防爆類型:本安型; 隔爆型
防爆標志:iaⅡCT6; dIIBT4

五、工況流量范圍（m3/h）

儀表型號	公稱通徑DN   （mm）	流量范圍 （m3/h）
		液體	氣體	蒸汽
TX-LUGB-	15	0.4—4	4—30	3.2—18
TX-LUGB-	20	0.7—7	6—40	5—32
TX-LUGB-	25	1—10	11—70	9—60
TX-LUGB-	32	1.5—15	17—150	15—130
TX-LUGB-	40	2—25	24—240	20—200
TX-LUGB-	50	3—45	37—370	32—320
TX-LUGB-	65	5.5—75	65—650	55—540
TX-LUGB-	80	8.5—110	95—950	81—810
TX-LUGB-	100	16—180	150—1500	130—1300
TX-LUGB-	125	25—270	245—2400	200—2000
TX-LUGB-	150	35—350	360—3600	290—2900
TX-LUGB-	200	60—600	600—6000	550—5000
TX-LUGB-	250	90—900	900—9000	800—8000
TX-LUGB-	300	135—1350	1350—13500	1150—11500
TX-LUGB-	350	185—1850	1850—18500	1550—15500
TX-LUGB-	400	240—2400	2400—24000	2100—21000
TX-LUGB-	450	300—3000	3000—30000	2600—26000
TX-LUGB-	500	380—3800	3800—38000	3300—33000
TX-LUGB-	600	550—5500	5500—55000	5100—51000
TX-LUGB-	700	750—7500	7500—75000	7000—70000
TX-LUGB-	800	950—9500	9500—95000	9000—90000
TX-LUGB-	900	1200—12000	12000—137000	11000—110000
TX-LUGB-	1000	1400—1400	14000—140000	13500—135000
TX-LUGB-	1200	2000—20000	20000—200000	19500—195000
TX-LUGB-	1300	2200-22000	22000-220000	21000-210000
TX-LUGB-	1400	2750-27500	27500-275000	27000-270000
TX-LUGB-	1500	3150-31500	31500-315000	31000-310000

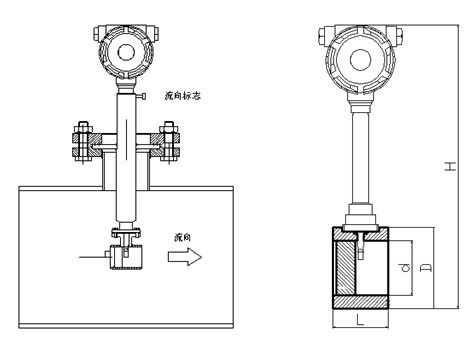

六、渦街流量計安裝結構圖
(一)法蘭卡裝式渦街流量計安裝結構圖


(二) 插入式渦街流量計安裝結構圖

(三)渦街流量計結構尺寸

公稱直徑	內徑	卡裝式本體
		長L	外徑D	總高H
15	15	50	88	335
20	20	50	88	335
25	25	50	88	335
32	32	50	88	335
40	39	50	88	335
50	49	70	88	335
65	64	70	105	345
80	79	80	117	365
100	99	80	140	382
125	125	70	168	395
150	149	70	190	425
200	207
250	259
300	309
