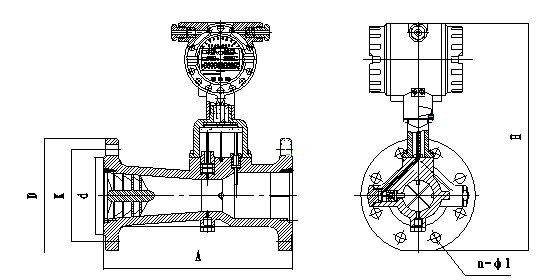

一、旋進旋渦流量計外形尺寸
旋進旋渦流量計采用法蘭連接方式，法蘭尺寸執(zhí)行GB/T9112～9113-2000標準。

二、旋進旋渦流量計安裝尺寸

型號	公稱通徑DN	流量計長度A	PN1.6～4.0MPa
			H	D	K	n	L	d	H	D	K	n	L	d	H	D	K	n	L	d
TX-LUX-25	25	200	305	125	85	4	14	65
TX-LUX-32	32	200	320	140	100	4	18	76
TX-LUX-50	50	230	330	165	125	4	18	99
TX-LUX-80	80	330	360	200	160	8	18	132
			PN1.6MPa						※PN2.5～4.0MPa
TX-LUX-100	100	410	376	220	180	8	18	156	390	235	190	8	22	156
TX-LUX-150	150	570	430	285	240	8	22	211	450	300	250	8	26	211
			PN1.6MPa						PN2.5MPa						PN4.0MPa
TX-LUX-200	200	700	470	340	295	12	22	266	490	360	310	12	26	274	510	375	320	12	30	284
