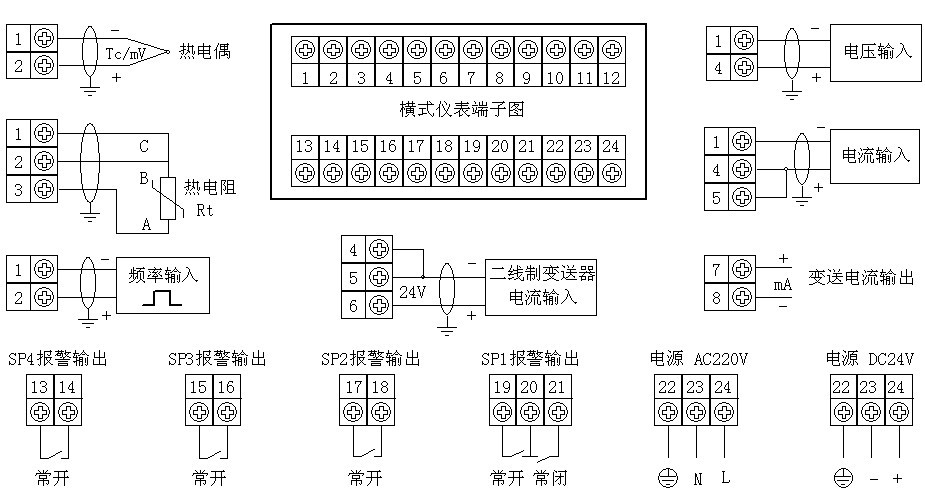

一、智能數字顯示報警儀的接線(如圖所示)

二、配線上的注意
1、輸入信號線為避免雜訊干擾以及強電磁場影響，應遠離動力線、負荷線、儀表電源線。
2、熱電偶輸入使用補償導線，其它信號線要采用屏蔽線。
3、電源線使用塑料絕緣三芯電纜，與信號線盡可能分開走線。
4、智能數字顯示報警儀的繼電器輸出若接電感性負載,必須在負載兩端 (不可在本儀表繼電器兩端)并接火花吸收電路(可用足夠功率的100W電阻器串聯足夠耐壓的0.022mF電容器)組 成。否則,儀表繼電器觸點釋放時會因感應電動勢造成的拉 弧而損壞,同時干擾儀表數字電路而影響正常工作。
5、帶24V直流電源輸出的儀表,僅用于與二線制4-20mA輸出的無源變送器配套。該電源在儀表內部與輸入采樣電路連接,不可作為其它電源使用。
三、智能數字顯示報警儀安裝的位置不應有機械震動、沖擊、以及來自信號端、電源端及空間的大電流、火花、強電磁感應燈影響?？諝庵胁坏糜袑?duì)金屬、塑料件起嚴重腐蝕作用的氣體。
四、儀表的安裝尺寸（以金湖天信儀表數字顯示報警儀為例）：
