一、智能壓力控制器產品簡介
智能壓力控制器是集壓力測量，顯示 . 輸出，控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油壓阻式壓力傳感器，由高精度的 A/D 轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。智能壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量、顯示和控制。

二、智能壓力控制器技術性能

量 程 范 圍	0～5、20、100……1000KPa
	0～2、20、35……100MPa
過 載 壓 力	2倍滿量程
測 量 介 質	與 316L不銹鋼兼容的各種氣體、液體
供 電 電 壓	24VDC
輸 出 信 號	4~20mA標準信號輸出（可選）
	兩路控制點繼電器輸出 220VAC 3A
精 確 度	± 0.3%F.S
長 期 穩 定 性	≤±0.1%F.S/年
顯 示 方 式	0.56" 數碼管
顯 示 范 圍	-1999~9999
介 質 溫 度	－ 20～+85℃
環 境 溫 度	－ 20～+70℃
相 對 濕 度	0~80%
響 應 時 間	≤1ms
采 樣 速 率	4次/秒
膜 片 材 料	316L不銹鋼
殼 體 材 料	1Cr18Ni9Ti
壓 力 接 口	外螺紋 M20*1.5或用戶自定
防 護 等 級	IP65

三、智能壓力控制器產品特點

1 、 100 標準儀表安裝

2 、兩路控制點現場設定

3 、 4~20mA 標準信號輸出（可選）

4 、兩路控制點繼電器輸出 220VAC 3A

5 、 4 位 LED 數碼管顯示，無視值誤差

四、智能壓力控制器安裝

4.1 機械安裝：

BPK104 可以通過壓力管接頭（ M20*1.5 ）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

注：量程小于 100KPa 時必須垂直安裝。

4.2 電氣連接：

為了防止電磁干擾的影響應注意以下事項：

•  線路連接盡量短

•  采用屏蔽線

•  盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

•  若用微型軟管安裝，殼體必須單獨接地

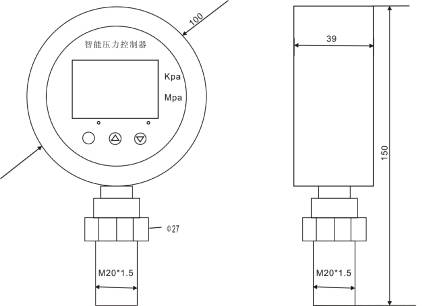

五、智能壓力控制器外形尺寸 （單位： mm ）
