概述

TX-TUF-2000S系列固定分體式超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。

特點
高精度測量線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%

測量范圍大
選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量

支持中英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷

可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高

抗干擾能力強
 采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源

強大的記憶功能
自動記憶前64日、前64月、前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流量計的工作狀態是否正常。

基本參數：

可選配的傳感器		基本型號	測量范圍	流體溫度	精度
標準外夾式	TS-1（小型）	TX-2000SNB1	DN15-100mm	-30℃～90℃	±1%
	TM-1（中型）	TX-2000SNB2	DN50-1000mm
	TL-1（大型）	TX-2000SNB3	DN300-6000mm
高溫外夾式	THS-1（小型）	TX-2000SNB4	DN15-100mm	-30℃～160℃
	THM-1（中型）	TX-2000SNB5	DN300-1000mm
插　入　式	TC-1（標準插入）	TX-2000SNC1	DN80-6000mm	-40℃～160℃
	TLC-2（加長插入）	TX-2000SNC2
標準管段式	標準管段式	TX-2000SNG	DN15-1000mm 　 （詳見附錄2）	-40℃～160℃	±0.5%
電　　源	一次表DC8-36V,　二次表AC220V或DC24V
輸　　入	3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入
輸　　出	隔離 RS232/RS485 輸出,2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出（ 無源 ）
通信協議	METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議

固定分體式超聲波流量計測量組成圖：

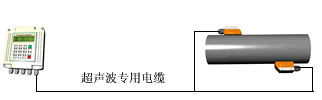

可 選 擇 的 主 機	壁掛型TX-CSB-1000 用于掛墻安裝 尺寸：170×180×56mm	外夾式測量圖
	盤裝型 TX- -2000SS 用于儀表盤安裝 尺寸：84×168mm	插入式測量圖

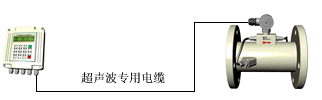

	壁掛TX-2000SB 防爆等級DⅡBT4 尺寸：285×265×90mm	管段式測量圖
