概述

TX-TUF-2000F系列固定一體功能型超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。

特點
操作方便
    TX-TUF-2000F系列固定一體功能型超聲波流量計既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示
高精度測量
    線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%
測量范圍大
  TX-TUF-2000F系列固定一體功能型超聲波流量計選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量
防護等級高
    一次表防護等級可達到IP68，可浸入水下2米工作
多重顯示
    一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單
傳輸距離遠　組網快捷

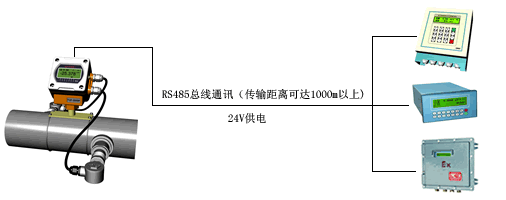

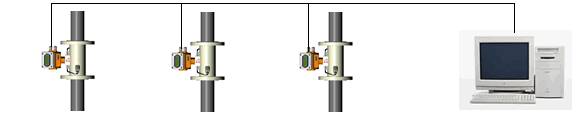

    一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。

選配的主機 功能型TX- TUF-2000F 除具備基本型功能外，還增加了下列功能： 防護等級IP68，可浸入水下2米工作 ３路4～20mA模似輸入 2 路3線制PT-100電阻信號輸入 隔離RS232/RS485輸出，2路隔離OCT輸出 1路隔離 4 ～20mA輸出（無源）       可選配的二次表 壁掛型 TX-TUF-2000FW 用于掛墻安裝 尺寸：178×165×55mm 盤裝型TX-TU-2000FS 用于儀表盤安裝 開孔尺寸：152×76mm   防爆型 TX-UF-2000FD    防爆等級DⅡBT4，用于防爆場合   尺寸：298×298×110mm 可選配的傳感器 特　　點 功　能　型 外　夾　式 TX-TUF-2000FNB 安裝無需斷流，無壓力損失 精度優于±1% 安裝維修方便，用戶可自行安裝 價格最低，與測量口徑無關 適合于工況條件較好的環境 插　入　式 TX-TUF-2000FNC 安裝無需斷流，無壓力損失 精度優于±1% 用戶需經培訓后，采用專用開孔器才能自行安裝 價格較高，與測量口徑無關 接收信號良好，長期運行穩定，可靠 標準管段式 TX-TUF-2000FNG 安裝需斷管,斷流，無壓力損失 精度優于±0.5% 安裝維修需斷流，用戶可自行安裝 測量口徑越大，價格越高 精度最高，接收信號良好，長期運行穩定可靠 基本參數 可選配的傳感器 基本型號 測量范圍 流體溫度 精度 標準外夾式     TS-2(小型) TX-TUF-2000BNB1 DN15-100mm -30℃～90℃ 優于 ±1% TM-1(中型) TX-TUF-2000BNB2 DN50-1000mm TL-1(大型) TX-TUF-2000BNB3 DN300-6000mm 高溫外夾式 HTS-1(小型) TX-TUF-2000BNB4 DN15-100mm -30℃～160℃ HTM-1(中型) TX-TUF-2000BNB5 DN50-1000mm 插　入　式 TC-1(標準插入) TX-TUF-2000BNC1 DN80-6000mm -40℃～160℃ TLC-2(加長插入) TX-TUF-2000BNC2 標準管段式 標準管段式 TX-TUF-2000BNG DN15-1000mm 　 (詳見附錄2) -40℃～160℃ 優于 ±0.5% 電　　源     一次表DC8-36V,　二次表AC220V或DC24V 輸　　入     3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入 輸　　出     隔離 RS232/RS485 輸出,2路隔離OCT輸出，1路隔離4-20mA 輸出( 無源 ) 通信協議     METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議 流量計構成圖 單點測量(可選擇不同的二次表，用于遠程顯示及參數設定) 組網測量圖(用于遠程監控及數據采集)   RS485總線通訊（傳輸距離可達1000m以上）24V供電 注：流量計采用4芯電纜供電、通訊（電纜顏色：紅24V+;黑24V-;白485+;綠485-)
