一、USB存儲型有紙記錄儀概述
1、USB存儲型有紙記錄儀以獨特的熱打印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便于操作。可連續記錄和數字打印。
2、USB存儲型有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁?？赏ㄟ^鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。帶USB存儲型有紙記錄儀廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
二、USB存儲型有紙記錄儀主要性能和技術指標
1、輸入通道: （1）單點 雙點 三點 四點 五點 六點 八點
                      （2）每個通道的測量信號種類可由用戶自己設定
2、通道隔離: （1）輸入通道之間相互隔離，無干擾。
3、顯示功能: （2）測量值的定點或巡回顯示
                      （3）設定參數顯示
                      （4）報警提示符及提示燈
                      （5）時間顯示[在所有輸入信號全部關閉情況下]
4、記錄功能: （1）采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動
                      （2）在100mm范圍內有800個熱印點
                      （3）對測量值進行趨勢記錄和數字記錄
                      （4）在記錄曲線同時打印標尺刻度及每個通道標記
                      （5）每隔100mm打印一次刻度值、當前時間和走紙速度
5、實時時間: （1）由鍵盤設定當前日期和時間
                      （2）即使掉電,也不影響正常計時
6、曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7、標度變換功能: 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8、輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。

9、走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。
10、報警功能:（1）每個通道報警均可選擇上限、下限、差值上限、差值下限
                       （2）每個通道的報警回差可設定，繼電器動作時有指示燈提示
                       （3）繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11、通訊：可提供RS232C或RS485通訊接口
12、模擬量輸出：可提供兩路4～20 mA模擬量傳送輸出
13、采樣周期:0.6S
14、數字顯示及報警精度:0.2%F.S
15、趨勢記錄精度:0.2%
16、數字記錄精度: 0.2%F.S
17、輸入阻抗: 大于10MΩ
18、功率消耗:不大于30W
19、正常工作環境: 溫度范圍：0～50℃；濕度范圍：10～85%
20、電源電壓:220V 50Hz
三、USB存儲型有紙記錄儀存儲功能
USB存儲功能有紙記錄儀記錄儀最多可同時接八組輸入信號，訂貨時須注明USB。

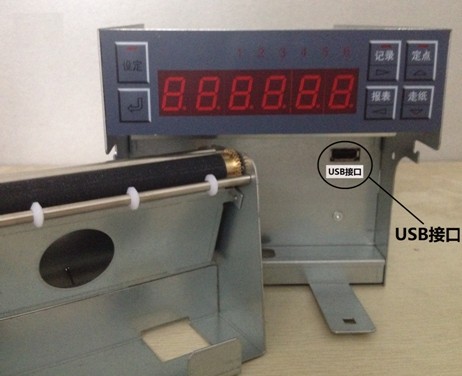

1、USB接口位置
USB接口位于記錄儀中心位置，將記錄儀的折紙機構取下，便可看到USB接口的位置?？蓪盤插入或拔出。

2、U盤的使用
a.U盤有效插入時，設定鍵上的紅燈亮。
b.按一下記錄鍵，記錄鍵上的紅燈亮，U盤開始以設定好的存儲時間間隔來存儲。再按一下，記錄鍵上的紅燈不亮，U盤停止存儲。
c. 當U盤停止存儲時，才可將U盤取下，不然U盤數據將會丟失。
d. 當設定鍵上的紅燈不亮?xí)r，說明U盤壞或儲存數據已滿。取下U盤插入電腦，數據已滿可將數據導入電腦儲存，若U盤壞，更換之。
3、存儲文件格式。
a、U盤儲存數據時，每天生成一個文件。
b、生成的文件位置在TXR1000的目錄下。
c、文件名為：日期.csv（如20120720.csv）。
d、打開方式為：Microsoft Excel。
