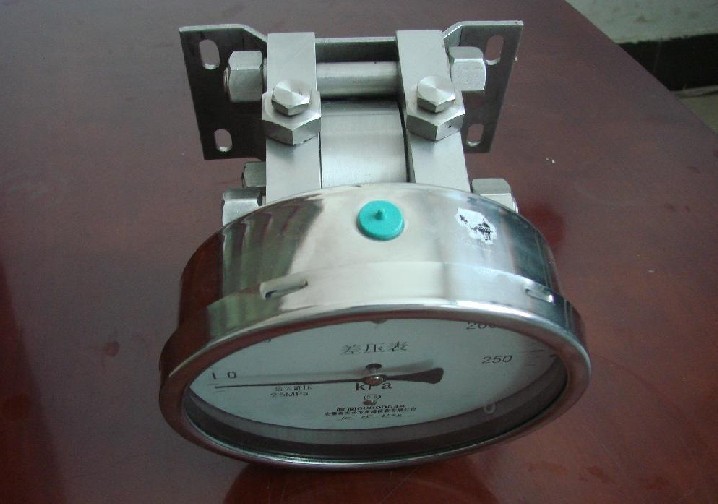

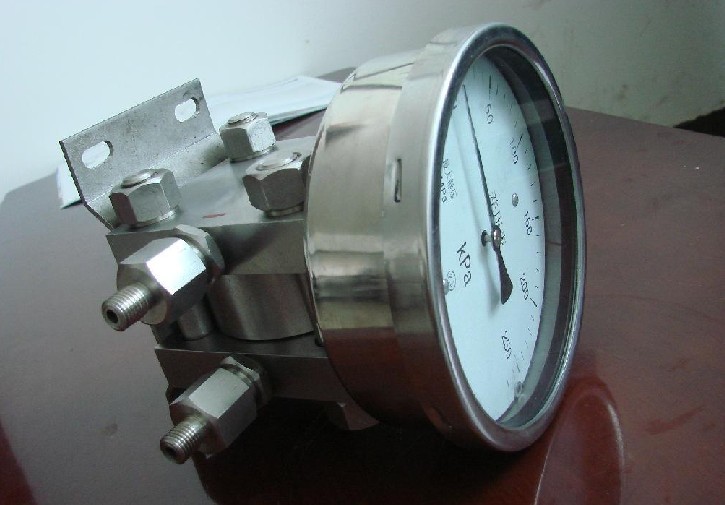

TX-CYW-150B差壓表適用于化工、化釬、冶金、電力、核電等工業部門的工藝流程中測量各種液（氣）體介質的差壓、流量等參數。儀表結構全部采用不銹鋼制成，其中的測量系統（雙波紋管急連接部件）、導壓系統（包括接頭、導管等）采用特種結構設計合理、工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。儀表接頭的連接形式有平行式和斜式兩種，能夠適應不同客戶的配套安裝。

差壓表的結構原理：采用雙波紋管結構，即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型之架的上下兩端分別為活動端和固定端，中間由彈簧片相連接；兩只波紋管與表殼上的低壓接頭相連，齒輪傳動結構直接安裝在支架的固定端。并通過拉桿與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。 　　當施加不同壓力（一般高壓端高于低壓端）時，兩波紋管作用在活動支架上的力則不相等，使分別產生的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示的差壓值。

差壓表的主要技術指標 　　
1、差壓的測量范圍、公稱工作壓力、精確度等級及接頭螺紋尺寸:

差壓的測量范圍	公稱工作壓力	精確度等級	接頭螺紋尺寸
0-10	KPa	60	Kpa	2.5	M20×1.5 1/2”“NPT
0-16	100
0-25	160
0-40	250
0-60	400
0-100	600
0-0.16	MPa	1	KPa
0-0.25	1.6
0-0.40	2.5
0-0.60	4
0-1	6
0-1.6	10
0-2.5	10

2、導壓系統及外殼等材料

零件名稱	材質牌號（代號）
接頭、導管	OCa17Ni12Mo2（316）
波紋管	OCa17Ni14Mo2（316L）
表殼、表蓋、表環	OCa18Ni9（304）
