一、彩屏無紙記錄儀RS-232C通訊方式
1、RS-232C 方式只允許一臺上位計算機掛一臺彩屏無紙記錄儀。此種通訊方式適用于使用便攜式PC機的用戶隨機讀取記錄儀數據；也可連接無線數傳電臺進行遠程無線傳輸或者連接串行微型打印機打印數據和曲線。
2、RS-232C 通訊接口（標準DB9 接口），用戶只需將所配備的RS-232 通訊線的一端接于儀表RS-232C接口，另一端與便攜式PC機（或PDA）的串行口相連，便可實現RS-232通訊連接。
3、在彩屏無紙記錄儀系統組態中，選擇好聯機地址和波特率，并在記錄儀上位機管理軟件中作相應的設置，即可進行RS-232方式的通訊了。

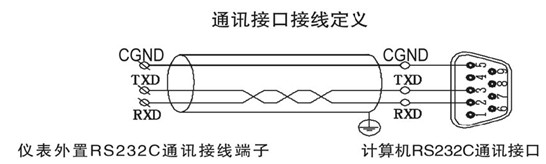

4、彩屏無紙記錄儀與計算機的接線如圖所示：

二、彩屏無紙記錄儀RS-485通訊方式

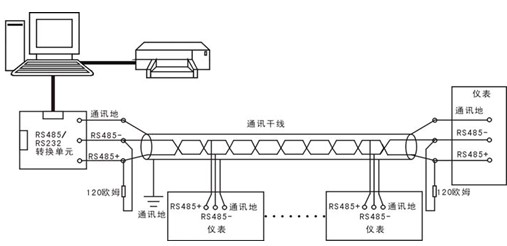

彩屏無紙記錄儀的RS-485通訊線采用屏敝雙絞線，其一端通過RS-232/485轉換模塊接到計算機的串行通信口，另一端接到彩屏記錄儀通訊端子，其連接方式如圖所示：

1、在彩屏無紙記錄儀系統組態中，選擇好聯機地址和波特率并在彩屏無紙記錄儀上位機管理軟件中作相應的設置，即可進行RS-485方式的通訊了。
2、雙芯屏敝線的屏敝層作為通訊地線，注意不可與設備保護地連接。當傳輸距離較遠時，傳輸干線的兩端需分別加一個120Ω的終端電阻，連接在RS-485通信線“+”和“-”之間。
3、當一臺計算機掛多臺彩屏無紙記錄儀時，網絡拓?fù)浣Y(jié)構為總線型，每臺彩屏無紙記錄儀通過支線并接在干線上。需注意的是終端電阻要接在通訊干線的兩端，分支后的傳輸線要盡可能的短，以減少干擾。
4、通訊距離長時可選擇中繼模塊。
5、RS-485方式允許一臺上位機同時掛多臺彩屏無紙記錄儀。該種通訊方式適用于使用終端機的用戶與天信系列儀表構成網絡，實時接收彩屏無紙記錄儀數據與各類控制系統相連。
