一、寬屏彩屏無紙記錄儀通訊
寬屏彩屏無紙記錄儀的RS-485通訊線采用屏敝雙絞線，其一端通過RS-232/485轉換模塊接到計算機的串行通信口，另一端接到記錄儀通訊端子。

1、雙芯屏敝線的屏敝層作為通訊地線，注意不可與設備保護地連接。當傳輸距離較遠時，傳輸干線的兩端需分別加一個120Ω的終端電阻，連接在RS-485通信線“+”和“-”之間。
2、當一臺計算機掛多臺記錄儀時，網絡拓?fù)浣Y(jié)構為總線型，每臺記錄儀通過支線并接在干線上。需注意的是終端電阻要接在通訊干線的兩端，分支后的傳輸線要盡可能的短，以減少干擾。通訊距離長時可選擇中繼模塊。
3、RS-485方式允許一臺上位機同時掛多臺記錄儀。該種通訊方式適用于使用終端機的用戶與本系列儀表構成網絡，實時接收記錄儀數據與各類控制系統相連。
二、寬屏彩屏無紙記錄儀PID控制回路應用

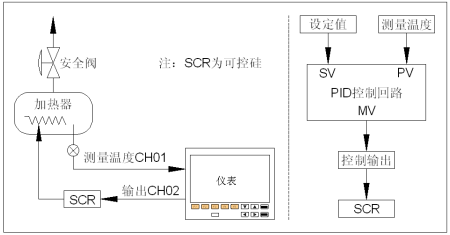

用一臺2通道本系列儀表組成PID單回路控制系統來實現一簡單的溫度控制，測量信號是罐中的溫度，輸出信號作用到加熱絲上（假設加熱絲可以接收連續的信號）。
