一、天信單色無紙記錄儀基本操作

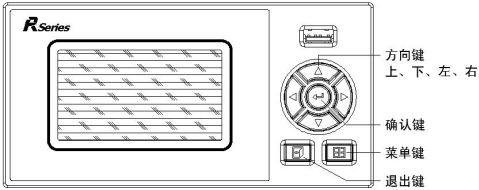

1、單色無紙記錄儀按鍵及功能

向上鍵：向上移動光標（組態畫面）、切換選擇、增加光標所在數 據值等。
向下鍵：向下移動光標（組態畫面）、切換選擇、減少光標所在數據值等。
向左鍵：向左/前移動光標等。
向右鍵：向右/后移動光標等。
確認鍵：執行光標所在功能或者編輯光標所在數據等。
退出鍵：退出當前所在畫面。
菜單鍵：切換主顯示畫面（總貌、棒圖、曲線畫面等）、切換小數點位數（各子組態畫面）等。
退出鍵+菜單鍵：組態復合鍵，同時按住1秒及以上，進入組態畫面。

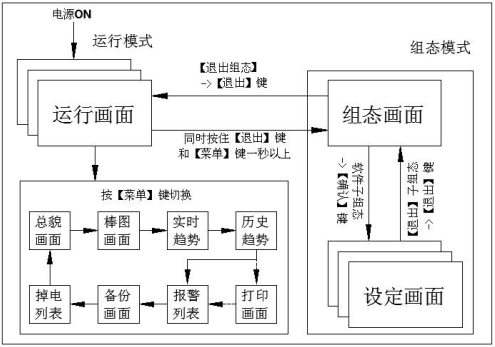

2、單色無紙記錄儀使用模式

二、天信單色無紙記錄儀結構尺寸
1、結構

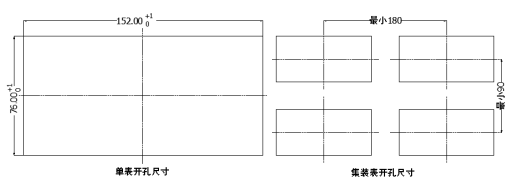

2、開孔尺寸

當集裝表安裝時，應參考上儀表間最小間距，以保證必要的散熱及裝卸空間，上述圖示單位：mm。
三、天信單色無紙記錄儀安裝

1、將儀表從安裝面板（請使用鋼板）前方推入安裝孔中。其中安裝面板厚度為（1.5~6.5）mm。
2、用儀表所帶的安裝支架如上圖所示安裝（儀表左右兩側各安裝一個支架，儀表盤安裝支架所用螺絲是M4標準螺絲）。
3、記錄儀表體安裝完畢后，即可進行信號線和電源線的連接。
四、天信單色無紙記錄儀接線
1、接線方法
建議用帶絕緣套的U型壓線端子（電源端子M3.5螺釘、信號端子M3螺釘）。

為防止觸電，請?jiān)诮泳€前確認供給電源已切斷。
為防止火災，請使用雙重絕緣線（電源線建議使用截面積≥1mm²，絕緣600V的導線；繼電器輸出接線需耐電壓性強，截面積≥0.5 mm²的導線）。
在電源回路中請?jiān)O(shè)置空氣開關，將本表與總電源隔開。
牢固地?cái)Q緊端子螺絲。擰緊力矩：0.5N.m（5kgf.cm）。
在接好電源線后應接上電源檢查儀表是否正常，在此之前請勿連接信號線，待確認儀表能夠正常工作之后，斷開電源再進行信號線的連接。
測量回路與電源回路需分開鋪設，測量對象最好不是干擾源，一旦無法避免，請將測量對象和測量回路絕緣，并將測量對象接地。
對于靜電產生的干擾，使用屏蔽線較好。
對于電磁感應產生的干擾，將測量回路接線等距離密集絞接較好。
如果將輸入接線與其他儀表并聯，會相互影響測量值。不得已需要并聯時需注意在運行中請不要開關其中一個儀表的電源，這樣會對其他儀表產生不良影響。熱電阻原理上不能并聯，電流信號原理上不能并聯。
熱電偶輸入時請不要使用散熱效果好的粗線（建議使用截面積＜0.5mm²的線），注意盡量不要使外部氣溫變化（特別是附近排氣扇的開關會產生較大溫度變化）。鉑電阻輸入時每根引線電阻應小于10Ω（引線阻值相同）。

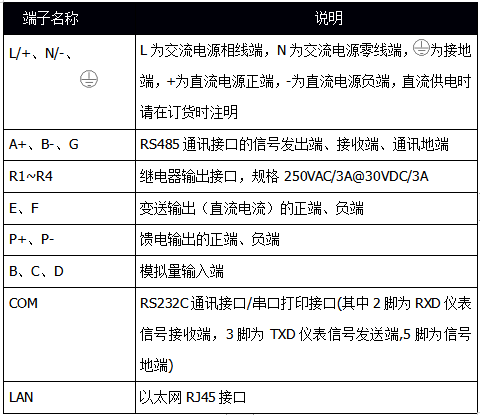

2、端子說明

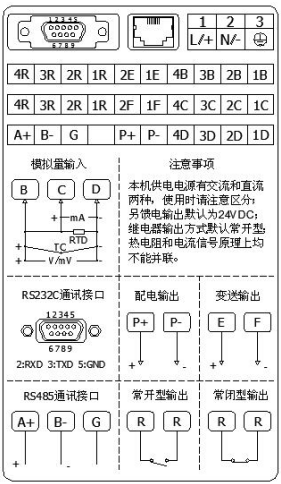

3、接線圖
