一、彩屏無紙記錄儀安裝場所選擇
1、安裝的地方
彩屏無紙記錄儀要安裝在室內，且能避開風雨和太陽直射。
2、通風良好的地方
為了防止本儀表內部溫度上升，請安裝在通風良好的地方。
3、機械振動少的地方
選擇機械振動少的地方安裝。
4、太陽光直射到的地方和熱器具的附近
盡可能選擇溫度變化小，接近常溫（23℃）的地方。如果將儀表安裝在太陽光直射到的地方或者熱器具的附近，會對儀表內部產生不好的影響。
5、油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等多的地方
油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等會對儀表產生不良的影響。
6、電磁發生源的附近
請不要將有磁性的器具或磁鐵靠近本儀表。如果將本儀表安裝在強電磁場發生源的附近，由于磁場的影響會帶來顯示誤差。
為避免儀表發生異常工作，現場使用射頻發生器時需與儀表保持20cm以上的距離
7、不便于觀看畫面的地方
彩屏無紙記錄儀顯示部分采用的是TFT真彩LCD，如果從極其偏的角度看上去就會難以看清顯示，所以請盡量安裝在觀察者能正面觀看的地方。

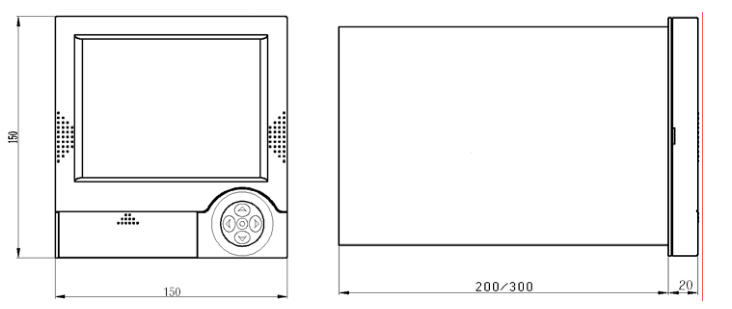

二、彩屏無紙記錄儀安裝尺寸

三、彩屏無紙記錄儀的安裝
1、安裝方法
（1）從儀表盤前面放入儀表
（2）用儀表所帶的安裝支架如下圖所示安裝
   ▲在儀表兩側用四個安裝支架固定
2、安裝圖
