一、管道式渦街流量計產品特點
無可動部件，長期穩定，結構簡單便于安裝和維護。
傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式。
精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%。
測量量程范圍寬，在雷諾數為2×104～7×106范圍內，可達1:20。
壓損?。s為孔板流量計的1/4～1/2），屬于節能流量儀表。
安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝。
采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能。
采用超低功耗單片微機技術，一節3V10AH鋰電池可使用5年以上。
由軟件對儀表系數非線性進行修正，提高測量精度。
采用EPROM對累積流量進行掉電保護，保護時間大于10年。
二、管道式渦街流量計技術參數

執行標準	渦街流量計（JJG1029-2007）
儀表口徑	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力（Mpa）	1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制）
精度等級	液體：±1% 氣體或蒸汽：±1.5%、±1%
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-40℃～+250℃、-40℃～+320℃   環境溫度：-20℃～+60℃   相對濕度：5%～95%  大氣壓力：86Kpa～106 Kpa
信號輸出功能	脈沖信號、4～20mA信號
通訊輸出功能	RS485通訊輸出、HART協議等
工作電源	·  外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等 ·  內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級	ExiaIICT5或ExdIIBT6
防護等級	IP65或更高（可訂制）

三、管道式渦街流量計測量范圍及工作壓力

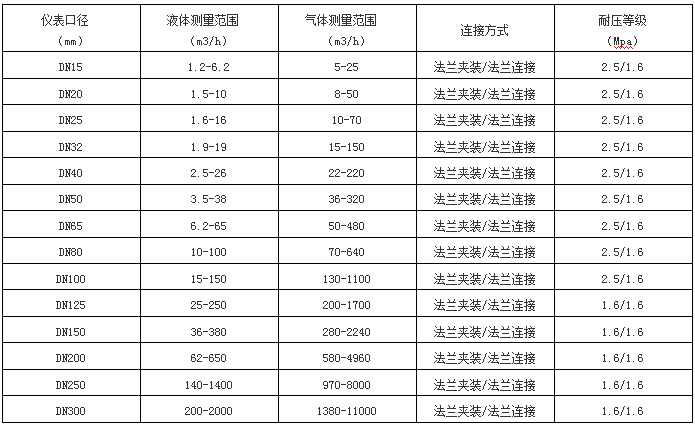

一般液體和氣體適用的流量范圍見表

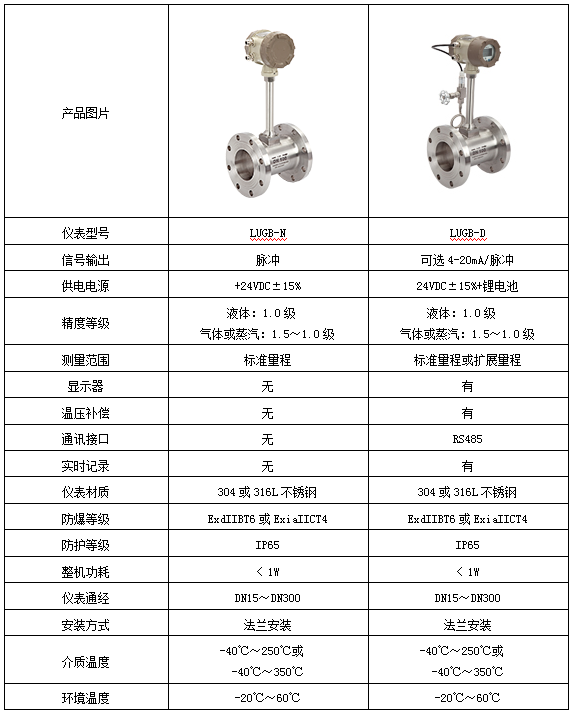

 四、管道式渦街流量計產品分類
