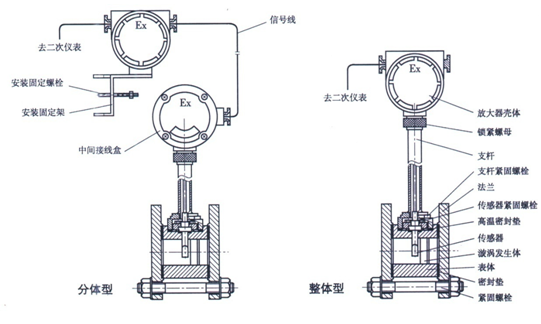

一、渦街流量計結構形式

二、渦街流量計安裝形式

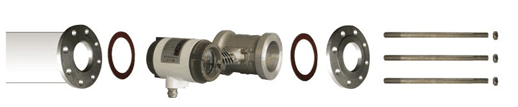

1、渦街流量計在水平管道的側裝
無論測量何種流體，傳感器可以在水平管道中側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫流體。若條件允許最好采用側裝，這樣流體的溫度對放大器的影響較小。

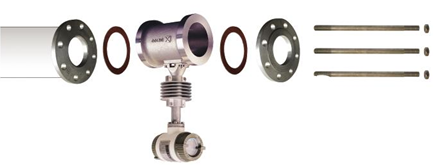

2、傳感器在水平管道中的倒裝
一般情況下不推薦此安裝方法。此安裝方法不適用于測量一般的氣體、過熱蒸汽，可用于測量飽和蒸汽。適用于測量高溫的液體或需經常清洗管道的情況。

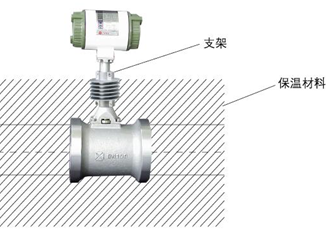

3、渦街流量計在有保溫層中的安裝
測量高溫蒸汽時，有絕熱材料把蒸汽管道包起來防止散熱，這時要注意切勿用絕熱材料把傳感器支架都包圍起來，最多不超過支架高度的三分之一，傳感器表體可以用保溫材料包裹。

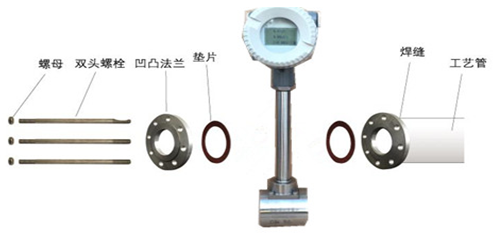

三、渦街流量計安裝步驟
1、先計算好安裝尺寸；
2、將與要安裝的管道放在鋸床上鋸開，并修好鋸口
3、將法蘭套在官道上，固定好后先點焊，再整圈焊好，檢查是否完好。
4、重復上一步，將另一半的法蘭焊好
5、將焊好法蘭的管道移到安裝現場，把管道與傳感器安裝成一體，再安裝在管道上。
6、檢查各環節是否完好，慢慢打開閥門，觀察是否有泄漏。
