塔形流量計是近年來推出的一種新穎的高精度差壓式流量儀表。它是利用V形錐體在測量管道中心節流，與傳統的差壓流量儀表不同，把從管道中心孔突變節流，改為沿管壁環狀節流。從而改變了流體布局，起到了對流場的整流均能作用，形成了差壓式流量測量所需要的較為理想的流場條件，從本質上保證了流速—差壓轉換的穩定、準確，從而提高了儀表的精度和可靠性。它集中了各種差壓式流量儀表的諸多優點，是孔板流量計理想的替代產品。因此，它可廣泛應用于石油、化工、冶金、電力、熱網等領域，對液體、氣體、蒸汽等廣譜介質的測量，將在未來的流量儀表市場中占主導地位。

塔形流量計工作原理：
    塔形流量計是一種差壓式流量儀表。它是通過在密閉管道中心線懸掛一個特制的流線型錐體來進行中央節流，用管道上游和錐體尾部測量的差壓值計算管道中的流量。其原理是基于封閉管道中能量相互轉換的伯努利定律，也就是說對于穩定的流體，管道中流體的流速與差壓的平方根成正比，當流體通過錐體節流區時，流速會加快，錐體下游尾部的壓力降低，產生了差壓。利用流體的連續性方程和伯努利方程，即可推導出被測流量與輸出差壓值的數學關系式。連續性方程是能量守恒定律應用于運動流體的一種數學表達式。

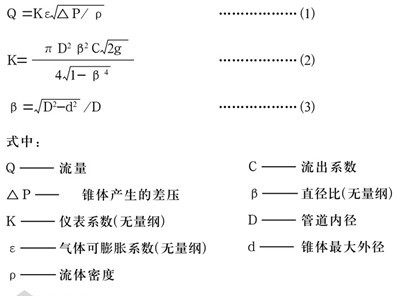

主要計算公式:


主要技術參數
 ★ 精度等級: ±0.5％（差壓流量變送器精度應高于0.2級，含0.2級）
（β:0.45～0.85，當β?0.55，量程比4∶1時，精度等級:≤0.30）
★ 重復性: ±0.1％
★ 工作壓力: ≤16MPa，最大≤42MPa
★ 工作溫度: -40～700℃
★ 環境溫度: -40～65℃
★ 安裝直管段要求:前0-3D直管道、后0-1D直管段
★ 量程比寬: 通常為10∶1，選擇合適的參數可達到50∶1
★ 壓損小: 同樣的β值，壓損是孔板1/3—1/5
塔形流量計特點
◆ 顯著改善了傳統差壓流量計的使用局限
◆ 較高的精確度和重復性
◆ 無苛刻的直管段要求
◆ 自清洗功能，適用于容易結垢的臟污介質
◆ 氣液兩項測量
 安裝尺寸
 塔形流量計采用（GB9115-2000）連接或按用戶要求配制，常規參數值法蘭連接塔形流量計的安裝尺寸如下：

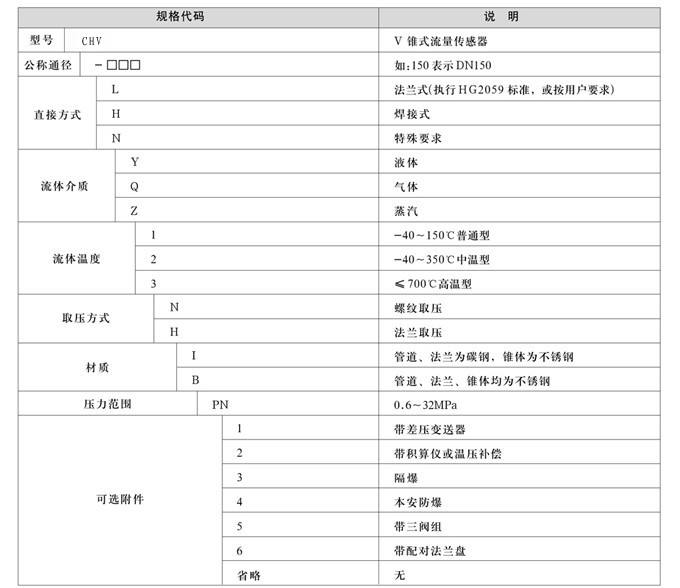

塔形流量計型譜


訂貨須知：
 訂貨時請詳細提供以下數據：
（1）被測介質
（2）最大、常用、最小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）允許壓力損失
（7）取壓方式
（8）現場管道敷設情況和局部阻力件形式。
