TX-UQK磁浮球液位計由磁浮球、檢測管和信號變送器組成。當磁浮球隨液位升降時，變送器將檢測管內的電阻信號轉換成4~20mA.DC標準電流號輸出，從而實現對液位的測量和控制。

一、TX-UQK磁浮球液位計結構原理：

由液位傳感器和智能HART板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。

二、TX-UQK磁浮球液位計特點：
1、智能電子部件由一塊主機板和一塊液晶屏組成；
2、可就地按鍵調整最程和零點；
3、可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數；

4、在采用HART協議的分散控制系統中同主機進行雙向通訊；
5、帶有EEPROM，不因斷電丟失數據。

三、TX-UQK磁浮球液位計參數：

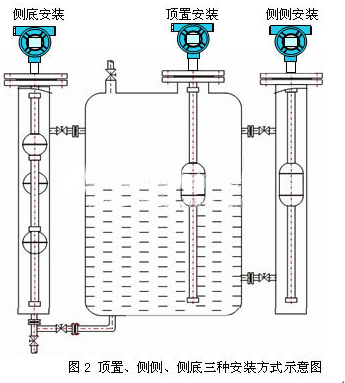

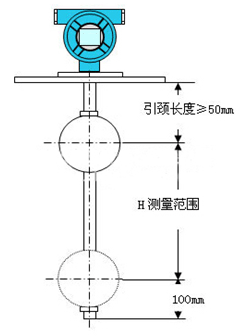

1、測量范圍：0~3500mm
2、供電電壓：12~36V  DC
3、輸出信號：兩線制4~20mA.DC疊加數字信號，由用戶選擇開方或線性輸出；

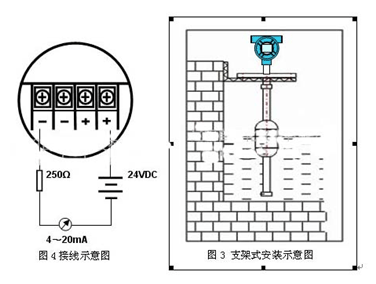

4、負載電阻：250Ω
5、測量精度：±10mm
6、環境溫度：-40~80℃
7、工作溫度：-20~120℃
8、公稱壓力：≤1.6MPa
9、法蘭標準：A：JB/T82.1-94(平面法蘭)    DN100 PN1.6 球φ90
          　 B：JB/T82.1-94(平面法蘭)    DN80  PN0.6 球φ76
10、介質密度：≥0.65g/cm­3
11、介質粘度：≤0.015PaS
12、接液材質：不銹鋼
13、防護等級：IP65　

四、產品選型表：





調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容	操作方法	備注
按鍵開鎖	同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
PV值清零 (即零位調整)	將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0)	如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER)
4mA點有源遷移	按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，變送器將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET)
20mA點有源遷移	按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，變送器輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET)
變送器數據恢復	先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。

顯示內容	設置內容	操作方法
0.888 ZEPO　CM	設置4mA點量程	按[Z]鍵選擇修改的數字或小數點	按[S]鍵調整數值或小數點位置
100.00 SPRN　CM	設置20mA點量程	同上	同上
2.000 DPMP　S	設置阻尼時間	同上	同上
12.008 DISP　mA	設置顯示模式	按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6 FIX　C　CM	固定電流輸出	輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
