      您當前的位置：江蘇天信儀表有限公司 >> 新聞資訊 >> 藍屏無紙記錄儀輸入和輸出接線方法











        藍屏無紙記錄儀輸入和輸出接線方法




        關鍵字：藍屏無紙記錄儀,無紙記錄儀,記錄儀

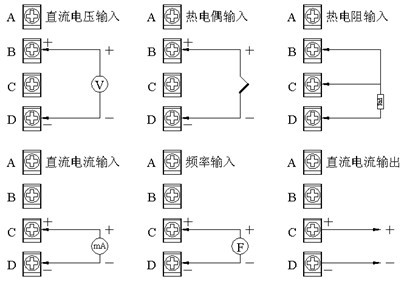

      一、藍屏無紙記錄儀輸入和輸出信號接線

      藍屏無紙記錄儀最多提供12路輸入通道，支持電流、電壓、熱電阻、熱電偶等模擬量信號及PI脈沖量信號輸入，支持6路直流電流信號輸出，詳細接線如圖所示：

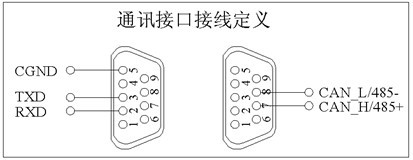

      二、藍屏無紙記錄儀通訊接線

      藍屏無紙記錄儀可以提供RS232、RS485及CAN通訊接口，均從儀表背面的DB9口引出，同PC機進行通訊時，接口定義如圖所示：




      三、藍屏無紙記錄儀饋電24VDC傳感器供電

      藍屏無紙記錄儀可提供24VDC為變送器傳感器供電。請勿將變送器電源輸出端子短路或從外部施加電壓，以免損壞本儀表，接線如圖所示：
