一、數顯中圓圖記錄儀概述
數顯中圓圖記錄儀采用整體化設計，導電塑料電位器反饋，精密磁電機驅動記錄機構；全LED數碼管指示、圓圖記錄；結構簡單，通用性強、密封性好，可靠性高。與相應的傳感元件或變送器配套使用，可對溫度、流量、壓力、位移量、電量等多種工業參數進行指示、記錄、報警或控制。廣泛使用于石油、化工、冶金、機械、食品、釀造、造紙等多種行業和領域。

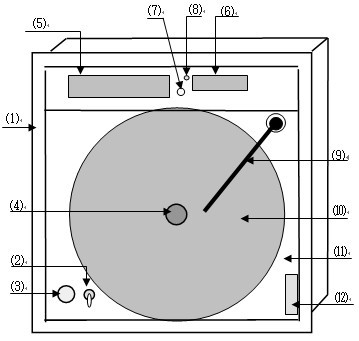

二、數顯中圓圖記錄儀組件功能
1、機殼
2、電源開關
3、保險絲座及保險絲：裝0.2A保險絲管
4、磁性壓紙帽：拔插此帽更換記錄紙。
5、測量值數字顯示窗：
6、設定值數字顯示窗
7、設定值顯示轉換按鈕：彈起顯示第一設定值，上燈亮；按下顯第二設定值下燈亮。
8、設定值顯示指示燈。
9、記錄筆桿：下端裝纖維墨水筆。
10、記錄紙：線性中圓圖記錄紙。
11、托架
12、設定旋鈕：上旋鈕設定第一設定值，下旋鈕設定第二設定值。
三、數顯中圓圖記錄儀技術條件
1、測量顯示方式：四位0.8"數碼管顯示;
2、基本指示誤差：不超過全量程的±0.5%;
3、不靈敏區：不超過全量程的±0.2%;
4、平衡時間：小于1秒;
5、記錄誤差：不超過全量程的±1%;
6、記錄紙：24小時標準線性園圖記錄紙或按用戶需要定制;
7、設定值顯示方式：四位0.5"數碼管顯示;
8、控制點設定范圍：不小于全量程的 5~100%;
9、設定值附加誤差：不超過全量程的±1%;
10、控制反應時間：1.5秒左右；
11、觸點容量：AC220V／2A;
12、供電電源：AC220Ｖ±10%／50HZ;
13、消耗功率：小于10VA;
14、絕緣電阻：電源端子對地　 DC500V／20MΩ以上;輸入信號對地　 DC500V／20MΩ以上;輸入信號對電源 DC500V／20MΩ以上;
