1、有紙記錄儀結構特點：
有紙記錄儀的結構由外殼和機芯組成，機芯又包括折紙機構、走紙減速機構和熱印機構等。為了便于更換記錄紙，折紙機構設計成可搖出的形式。更換記錄紙時，向下壓住定位片，折紙機構會自動彈出。設定操作鍵盤設計
在顯示面板的左右，進行現場操作時，無須取下折紙機構。儀表采用當前國際流行的鍍鋅板材料并全部采用數控設備加工，使儀表更加美觀，可靠。

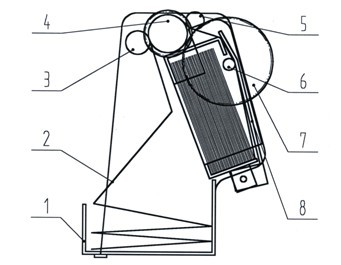

1. 折紙架    2. 記錄紙    3. 導紙算珠    4. 膠輥
5. 導紙杠    6. 導紙杠    7. 齒輪        8. 壓紙板2、有紙記錄儀安裝方法：
   有紙記錄儀為盤裝儀表，具體安裝方法如下：
?將儀表輕輕送入表盤開孔，使其緊貼儀表盤。
?從儀表盤后，將儀表的兩個安裝架嵌入儀表外殼的上下兩組孔中。
?用合適的螺絲刀旋緊兩個安裝架上的長螺桿，本機即可固定在表盤上。
?由于維修需拆下本機，只需反向旋轉螺桿取下安裝架，即可拉出儀表。
3、有紙記錄儀換紙方式： （參考圖二）
  ａ] 取下折紙機構，將其放在平穩的桌面上。*折紙機構不要磕碰。
ｂ] 用手將件8【壓紙板】向外側搬動，放入一疊新紙。
  ｃ] 將紙的一端抽出幾折, 繞過件6【導紙杠】, 塞入件5【導紙杠】與
件4【膠輥】的空隙，轉動件4使紙導出，將紙均勻地包裹在件4
上*這時紙的熱印面應朝上。
  ｄ] 用手將抽出的紙塞入件4【膠輥】, 件3【導紙算珠】之間。
      *這時紙的折線應盡可能的平行于件4的軸線
  ｅ] 用手搬動件7【齒輪】, 使紙均勻地向下導入, 自然折疊。
     *這時紙的折疊方向一定是其原來的折疊方向。
  ｆ] 當一疊紙用完時, 只需將紙取出。
  ｇ] 每次記錄紙的更換，重復上述過程。 注:  *  表示提醒注意
  ｈ] 當更換記錄紙完畢，折紙機構不能推入機芯正確位置時，按走紙鍵的同時慢慢推入。切不可強行用力，以免損壞齒輪。
