一、中長圖無紙記錄儀組態操作
按[組態鍵]，進入組態菜單。

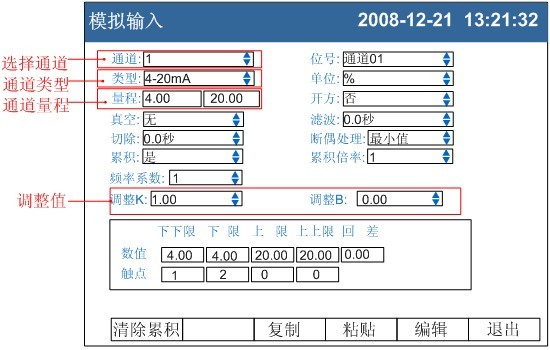

使用[方向鍵]和[確認]鍵，輸入密碼，然后選擇進入[模擬輸入]。

1、輸入通道
選擇設置哪個通道的參數，可選擇的通道受輸入板通道數量限制。
2、通道類型
設置當前通道的輸入信號類型。
3、通道量程
設置當前通道的輸入信號量程上下限。
4、調整值
設定當前通道的修正值，顯示數據=測量數據*k+B。

注意

l         量程上下限不能設定為相同的值。 l         量程數值上下限為 -9999 ～ 19999。

二、中長圖無紙記錄儀確認操作
參數設定完成后，選擇[退出鍵]，彈出一個對話框。
選擇[是]，保存設定內容，并退出[模擬輸入]畫面。
選擇[否]，取消設定內容，并退出[模擬輸入]畫面。
選擇[取消]，停留在[模擬輸入]畫面，繼續設定參數。

三、中長圖無紙記錄儀可測量范圍
方式、量程、可測量范圍如下表。

類型	量程	可測量范圍
電流	4-20mA	4.00mA ～ 20.00mA
	0-10mA	0.00mA ～ 10.00mA
電壓	1-5V	1.000V ～ 5.000V
	0-5V	0.000V ～ 5.000V
	0-10V	0.000V ～ 10.000V
	20mV	0.00mV ～ 20.00mV
	100mV	0.00mV ～ 100.00mV
電阻	350Ω	0.0Ω ～ 350.0Ω
頻率	FR	0Hz ～ 10000Hz
熱電阻	PT100	-200.0℃ ～ 650.0℃
	Cu50	-50.0℃ ～ 140.0℃
	Cu53	-50.0℃ ～ 150.0℃
	BA1	-100℃ ～ 600℃
	BA2	-100℃ ～ 600℃
熱電偶	S	-100℃ ～ 1600℃
	R	-50℃ ～ 1600℃
	B	500℃ ～ 1800℃
	K	-50℃ ～ 1300℃
	N	-200℃ ～ 1300℃
	E	-100℃ ～ 1000℃
	J	-100℃ ～ 1000℃
	T	-100℃ ～ 380℃
	WRE5-26	0℃ ～ 2310℃
	WRE3-25	0℃ ～ 2315℃
	F1	600℃ ～ 2000℃
	F2	600℃ ～ 2000℃
模擬	sin	任意設定量程
