一、中長圖無紙記錄儀輸入部分
1、測量通道數/測量周期
儀表可選擇1～40通道輸入。
儀表測量周期固定為1秒。
2、輸入種類和運算
本儀表支持以下信號類型的測量，而且可以對測量數據進行開平方運算。

輸入方式	測量量程
直流電流	0–10mA 4–20mA
直流電壓	0–20mV 0–100mV 0–5V 1-5V 0-10V
電阻	0 – 350Ω
熱電偶	S、B、K、T、E、J、R、N、F1、F2、WRE
熱電阻	PT100、Cu50、BA1、BA2
頻率信號	0 – 10000Hz

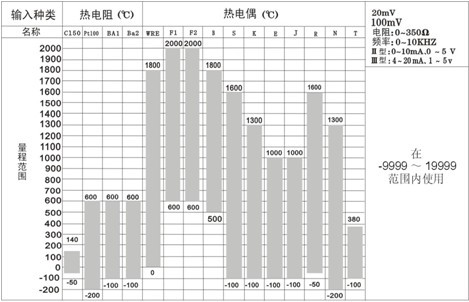

二、中長圖無紙記錄儀輸入量程和可測量范圍
在直流電流，直流電壓，電阻，熱電偶，熱電阻，頻率信號的輸入中，可根據輸入信號選擇輸入量程。
對應各種輸入量程，均有一定的可測量范圍。

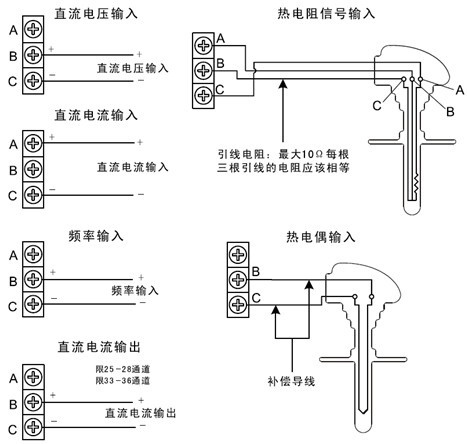

三、中長圖無紙記錄儀接線圖
